  • オペアンプ汎用フィルタ回路基板

回路基板配線

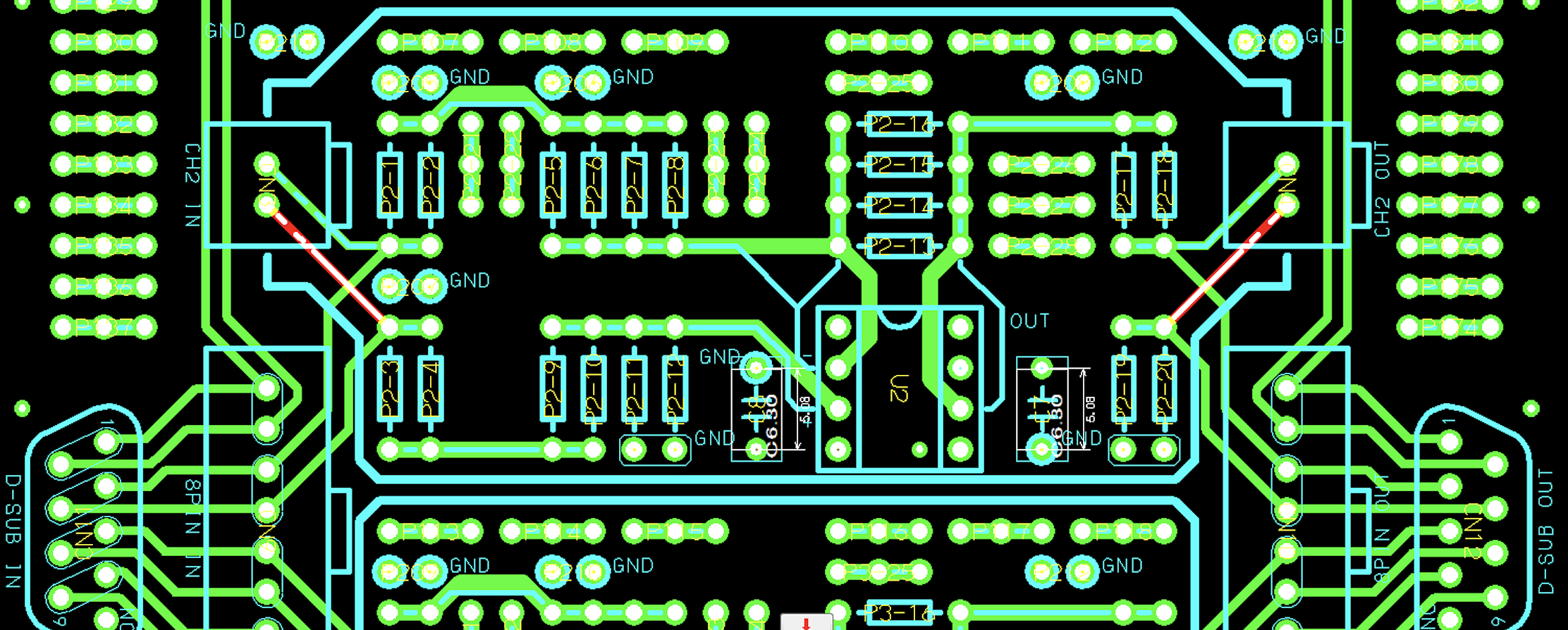

緑が配線, 赤が裏面配線, 青がシルク(基板上に白線で描く文字・図形) Board_color.png

使用例

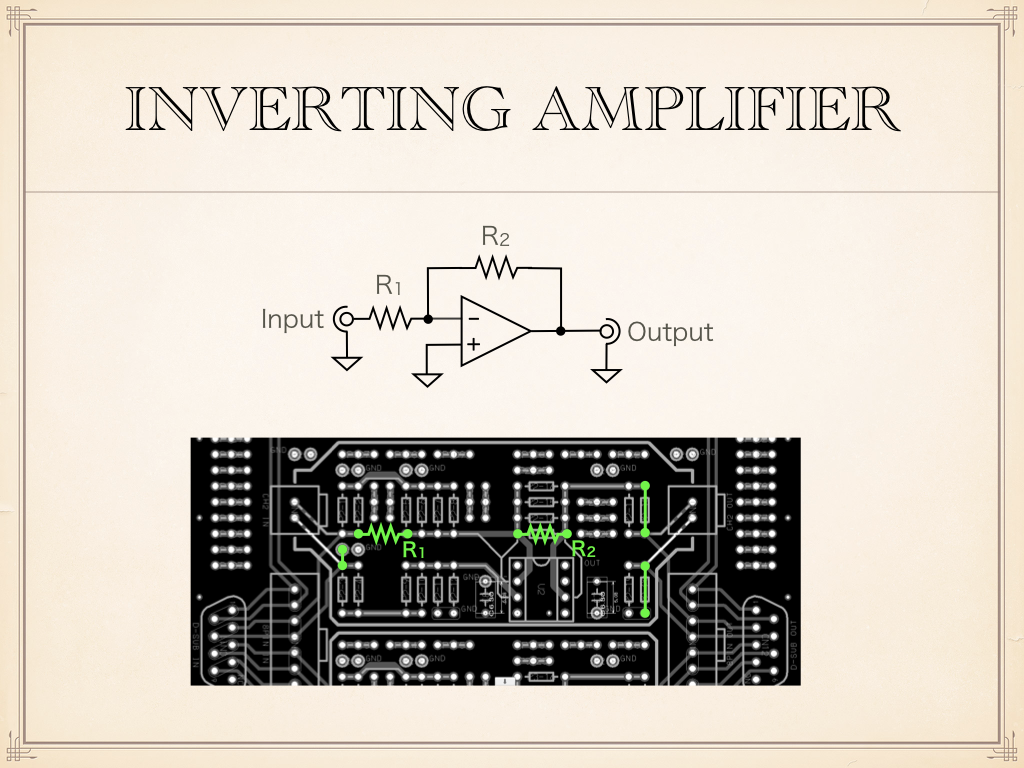

反転増幅回路

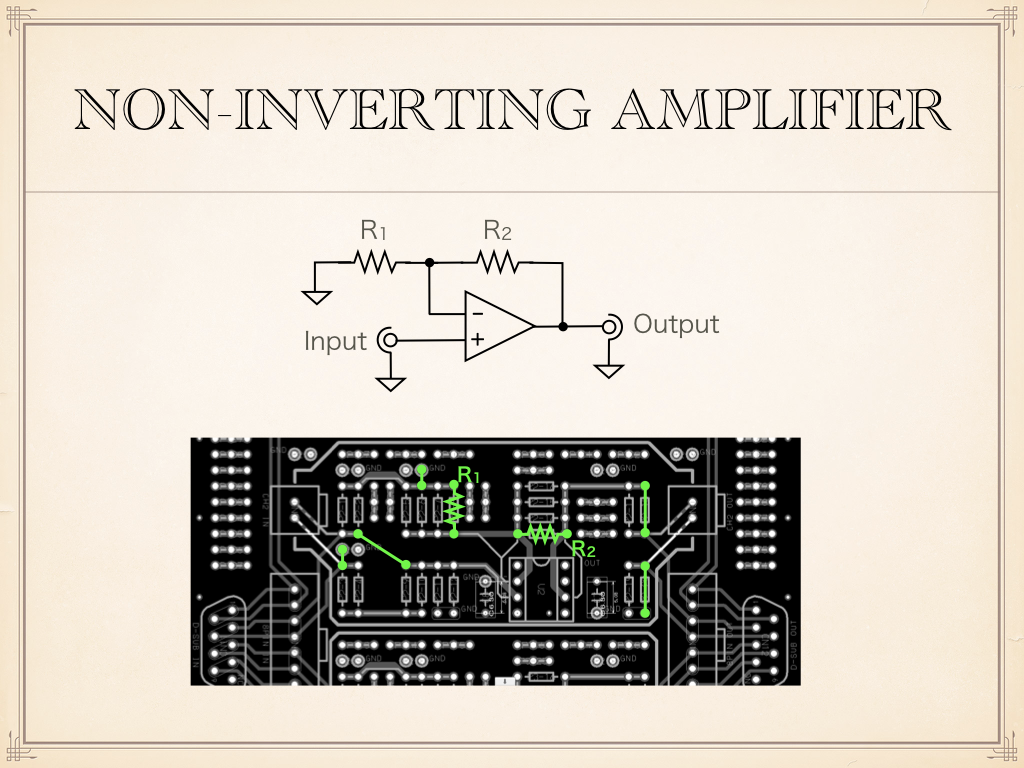

非反転増幅回路

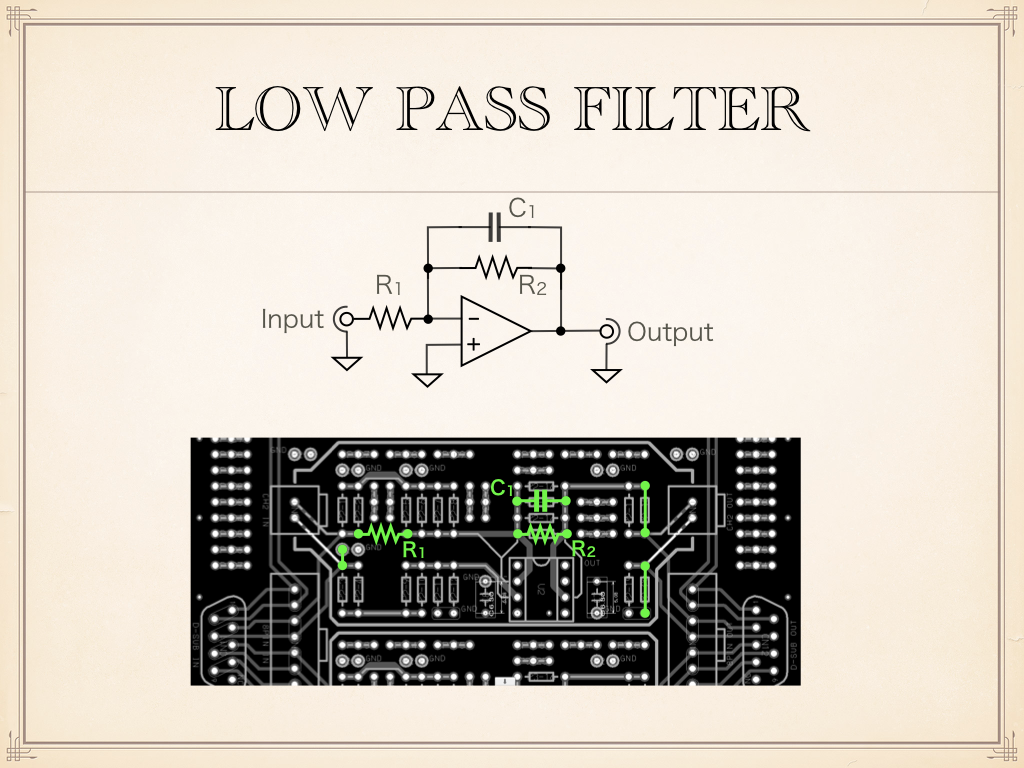

ローパスフィルタ

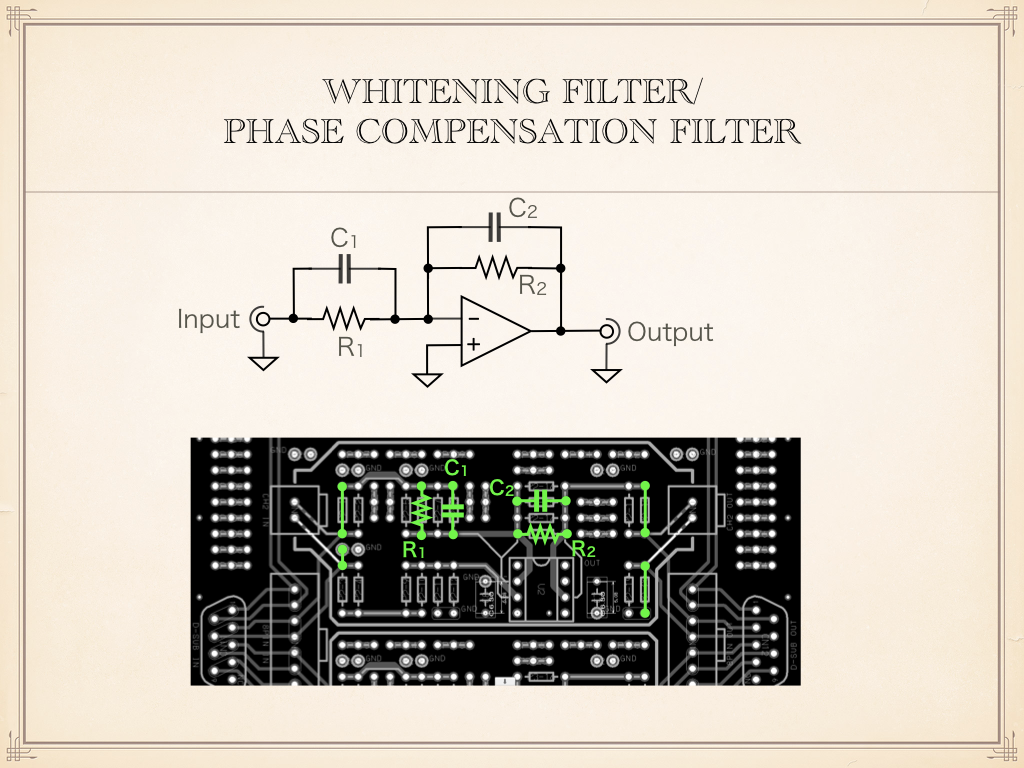

位相補償回路
