• オフセット加算+モニター回路

機能 †

• オフセット加算 (-10V~+10V)
  • 加算するオフセットをモニターする出力あり
• オープンループ伝達関数を測れる
  • 励起信号を加算
  • 励起信号の前後で信号をモニター
  • スイッチで励起信号の加算をオフにできる

外観・内観 †

チャンネルは全部で4つ．
それぞれのチャンネルに，左から右・上から下の順番で

1. input
2. input monitor(inmon)
3. offset monitor
4. excitation
5. output
6. output monitor(outmon)

の順に並んでいる．
可変抵抗はoffsetの調整で，-10V~+10Vまで調整できる．
スイッチはexcitationの切り替えで，offにするとexcitationは足されない．

内部構成 †

内部は4枚の基板からなっている

• No.1


  • GeneralBoardを使用
  • 左上でAD587から10Vのレファレンスを生成．
  • 後段で0.7Hzのローパスと反転回路．ローパスされた±10Vを作る．

• No.2


  • Offset Matrix Circuitを使用
  • 前半部分でoffsetの加算
    • 元の回路では±12Vのレギュレーターをレファレンスにしていたが，この回路ではNo.1の±10Vを供給．
    • 50kΩ(ch4だけ100kΩ)の可変抵抗で加算する電圧を調整し，ボルテージフォロワをかませた後にinputと加算．
  • 後半部分でinput monitor
    • 前半部分でoffsetを足された後の信号をボルテージフォロワで受ける
    • 出力インピーダンスは50Ω
    • 可算回路の特性上，極性は反転

• No.3


  • GeneralBoardを使用
  • メインはoffset monitor
    • No.2でボルテージフォロワをかませた後の出力を再度ボルテージフォロワにかませて出力
    • 出力インピーダンスは50Ω
  • 左端でoutputに50Ωをかませる
    • No.4でexcitationを足した後にここに繋いで，出力インピーダンスを50Ωにする
  • 右上で電源電圧の分配
    • NIM箱の後ろから供給された±15Vをここから4枚の基板に渡す

• No.4


  • Offset Matrix Circuitを使用
  • 前半部分でexcitationの加算
    • excitationの入力はスイッチでGNDと切り替え可能．excitationを入れない時はoffにすることを想定
    • excitationのスイッチがonの時に入力が開放だとボルテージフォロワが暴れるので，入力に10kΩの抵抗を並列に繋いだ
    • No.2のoffset加算と合わせて，極性はinputと同じになる
    • 足した後にNo.3に渡して出力インピーダンスを50Ωにする
  • 後半部分でoutput monitor
    • 前半部分でexcitationを足された後の信号をボルテージフォロワで受ける
    • 出力インピーダンスは50Ω
    • outputと同じく，極性はinputと同じ

回路図 †

• 可変抵抗はch4のみ100kΩ

使用基板 †

• GeneralBoard x2
  • No.1: ±10V reference
  • No.3: Offset monitor, outputの50Ω
• Offset Matrix Circuit x2
  • No.2: Add offset, input monitor
  • No.4: Add excitation, output monitor

ノイズレベル †

inmon †

outmon †

offset †

out †

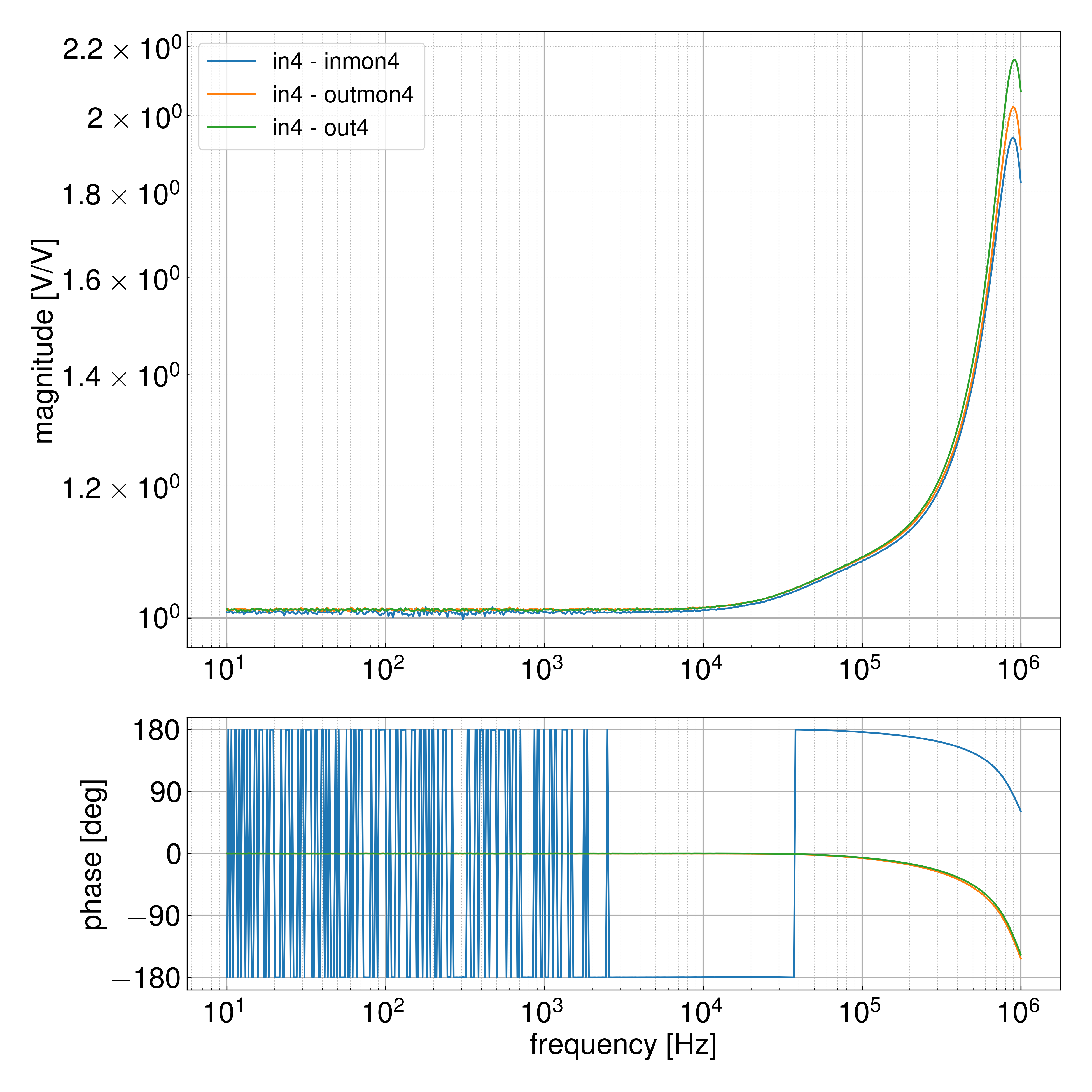

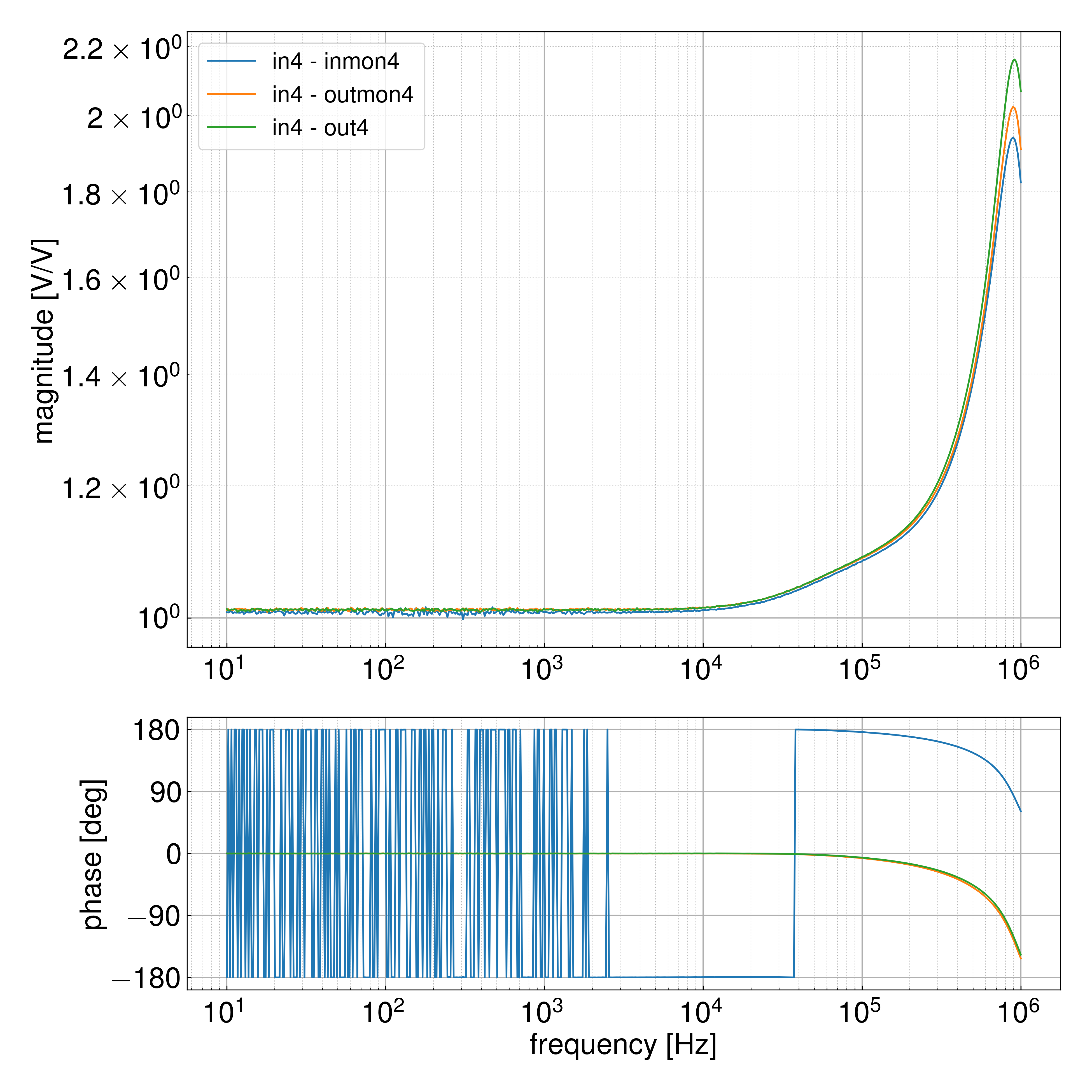

伝達関数 †

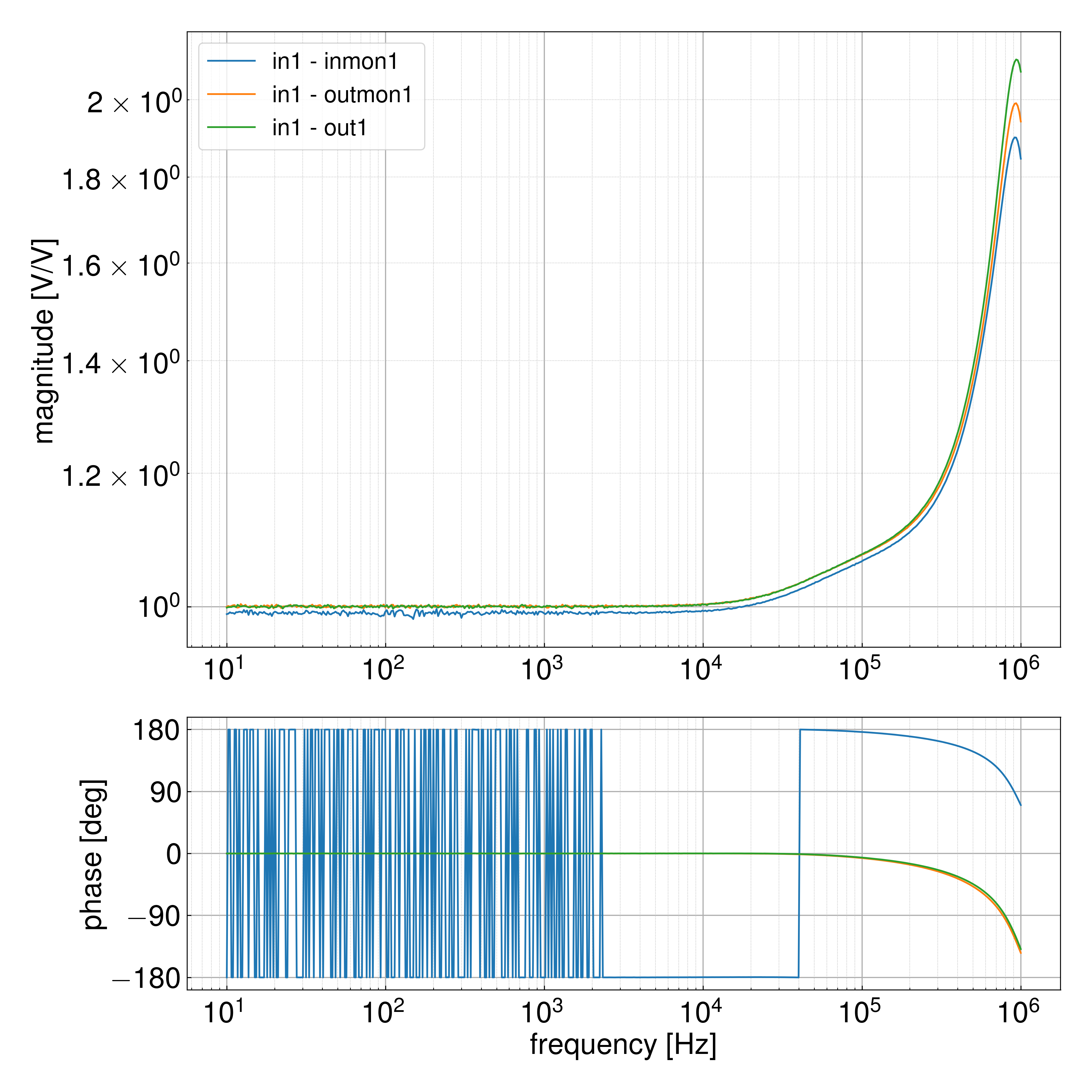

ch1 †

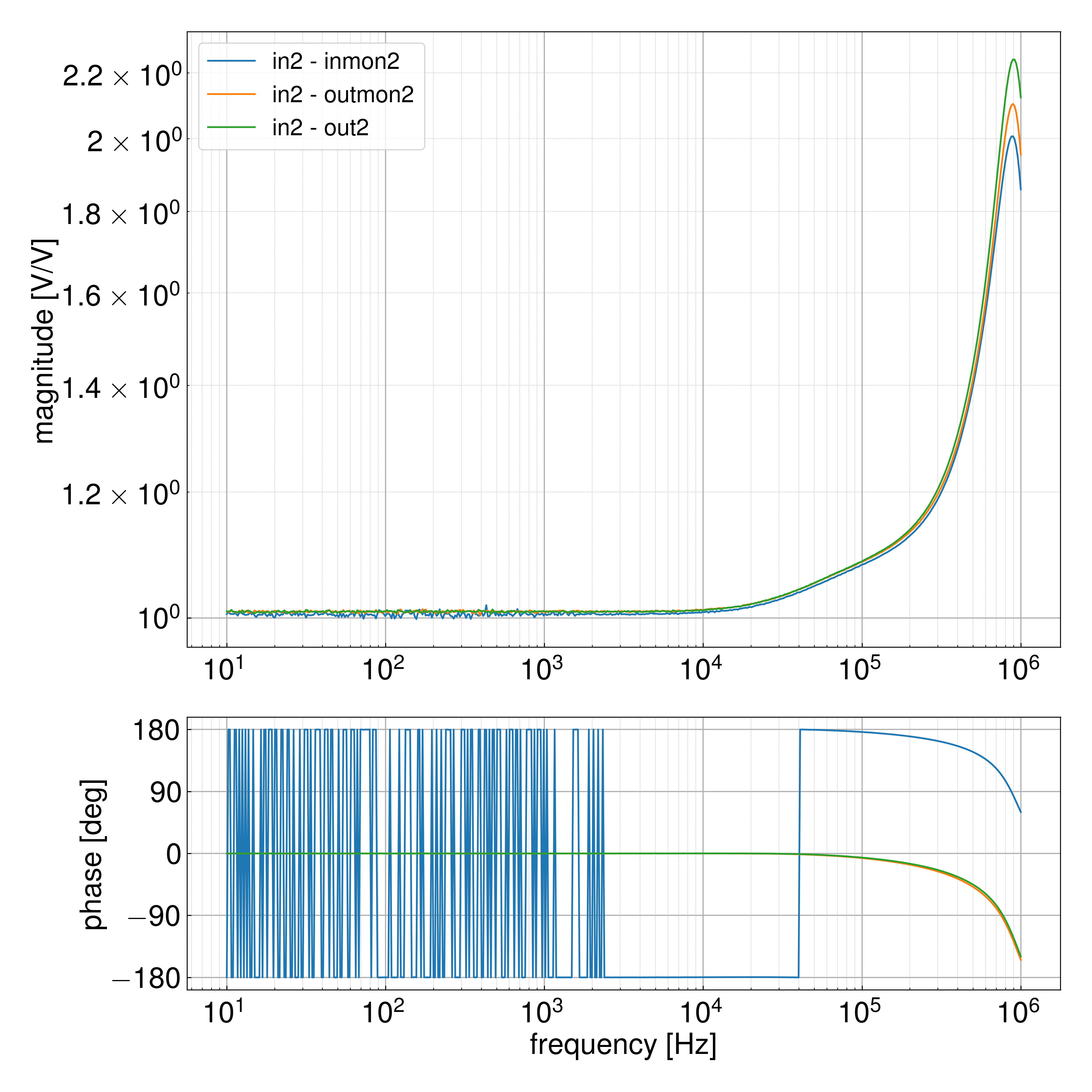

ch2 †

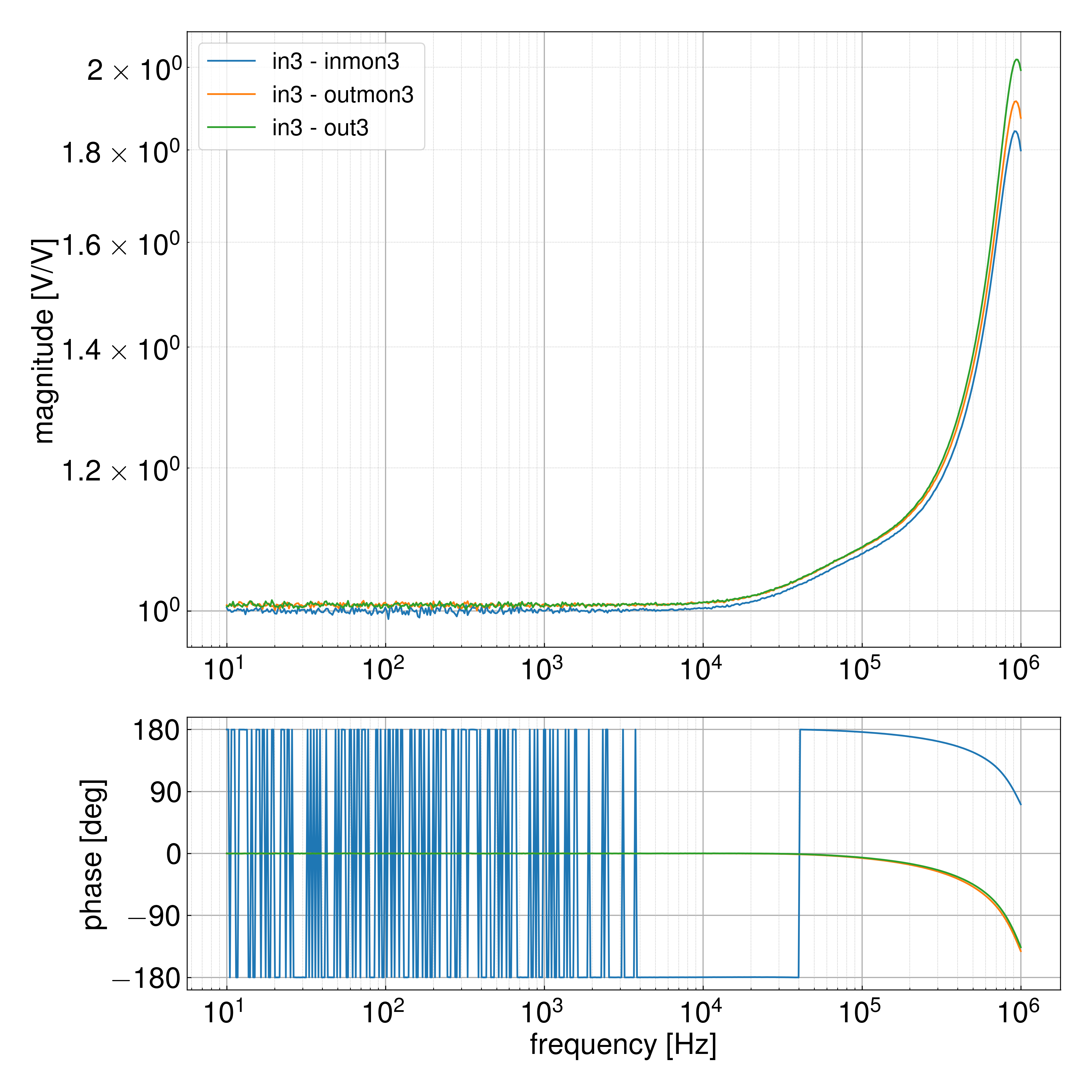

ch3 †

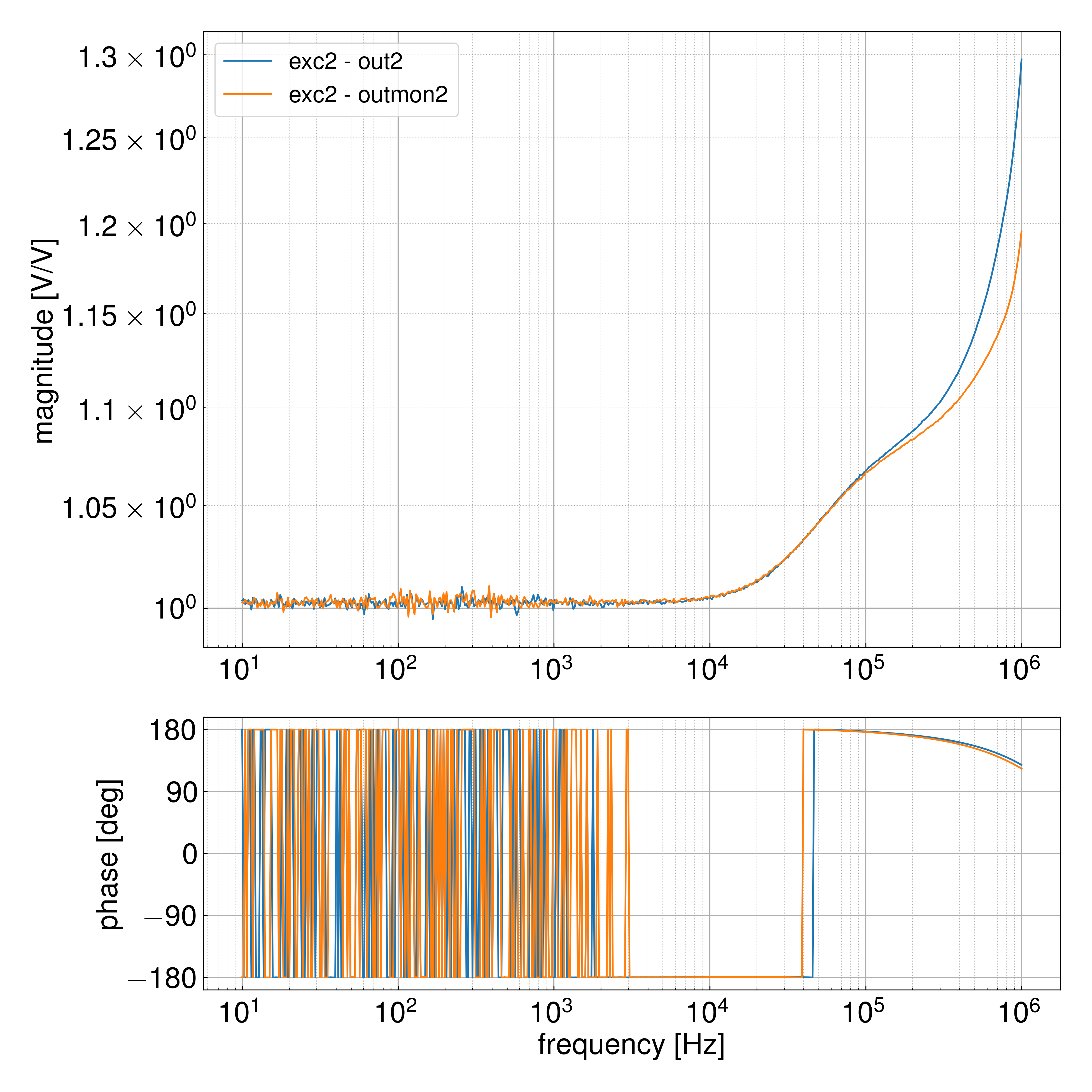

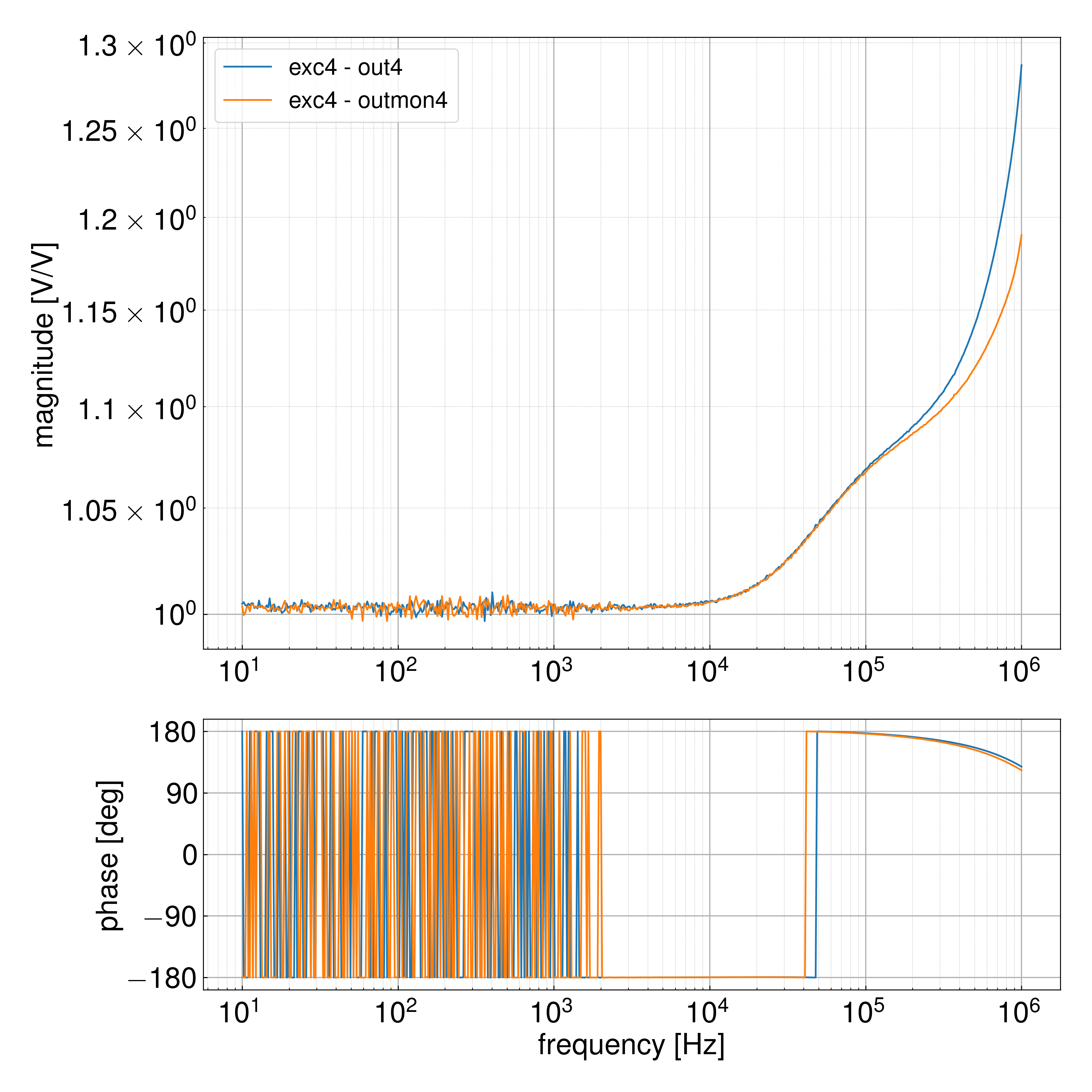

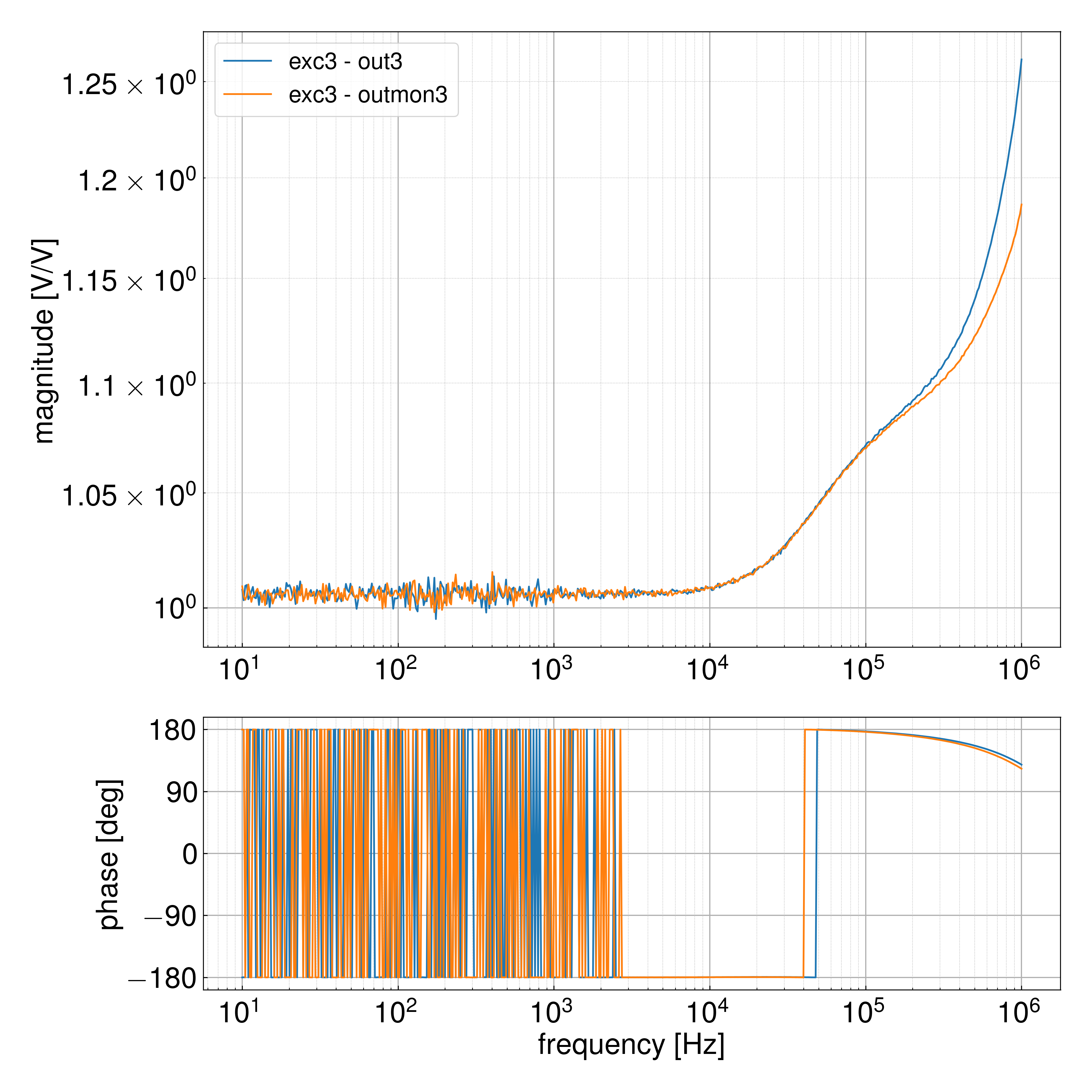

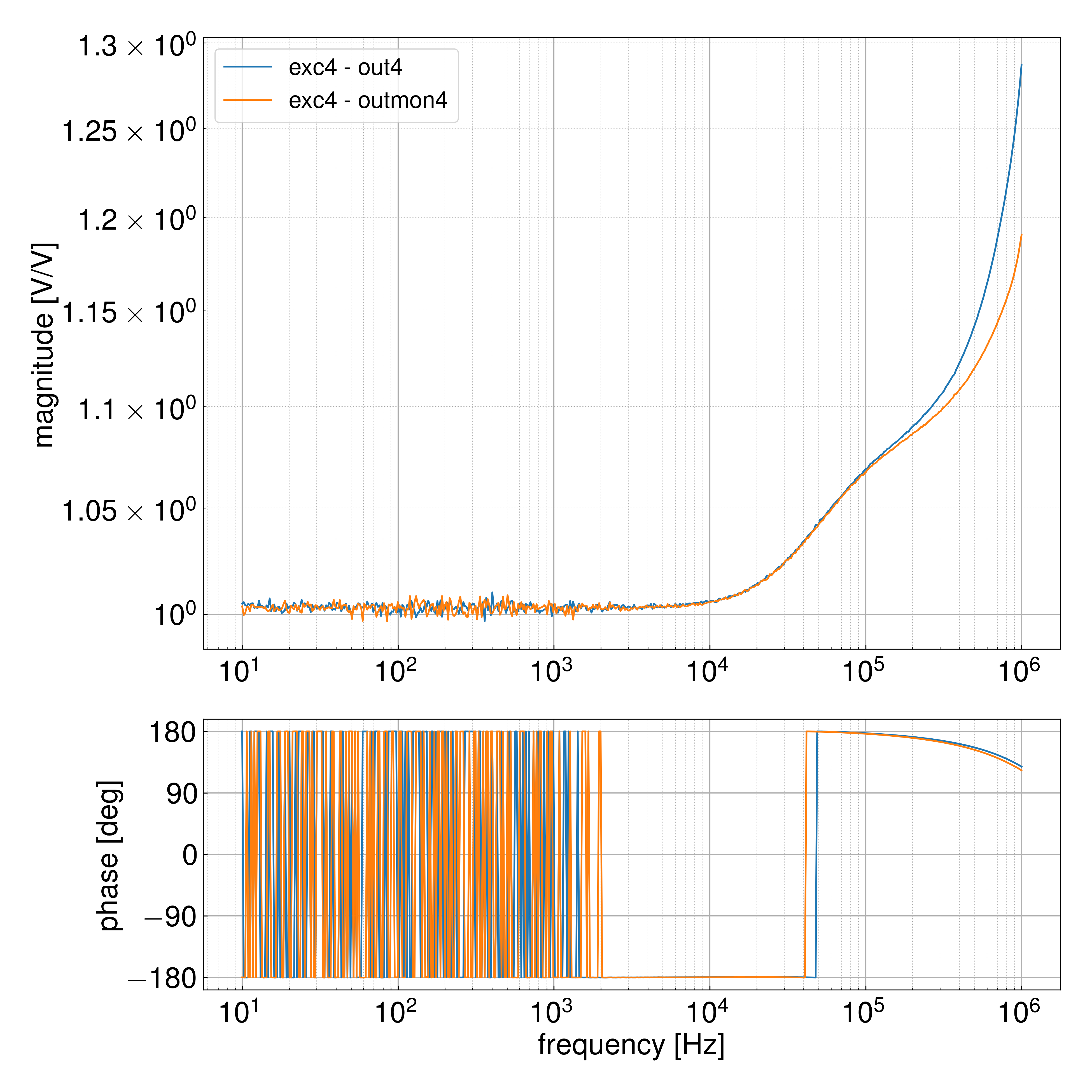

out †
