Whitening filter for Mag649

  • PEM injection test (環境擾乱の影響の測定) で使用する磁束計Mag649用のホワイトニングフィルター
  • ゲイン100のハイパスローパスフィルター
    • AC測定モード : DC成分は1倍
    • DC測定モード : DC成分も100倍

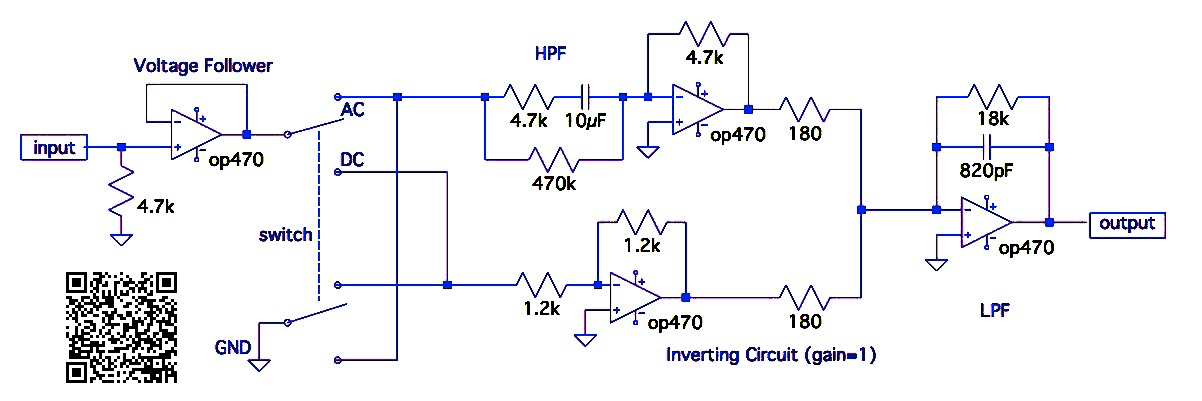

Circuit diagram

  • 4チャンネルとも同じ回路

Transfer Function

  • measured by Y. Miyazaki in February 2018

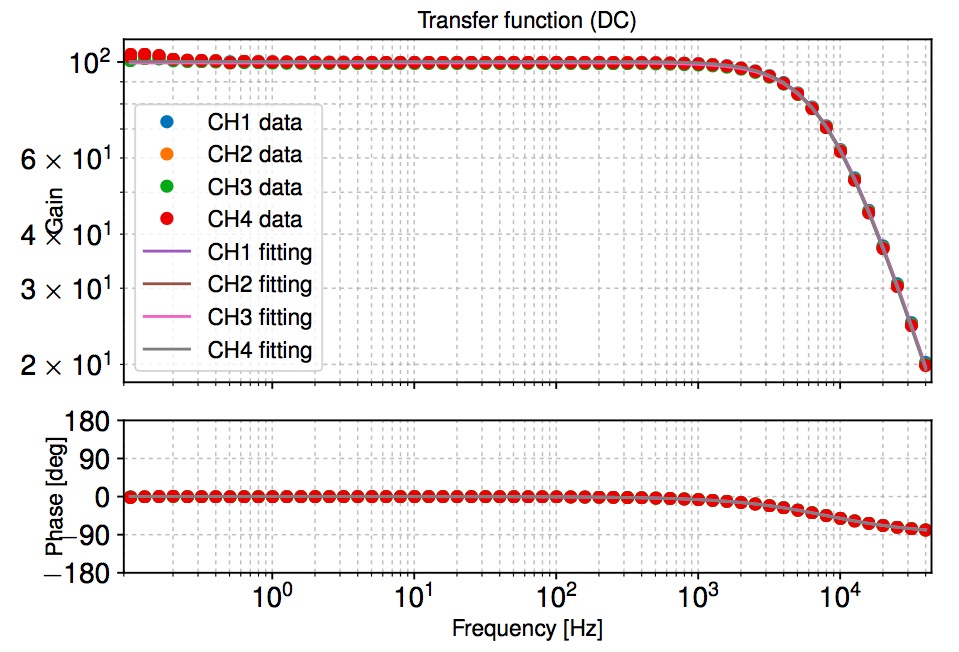

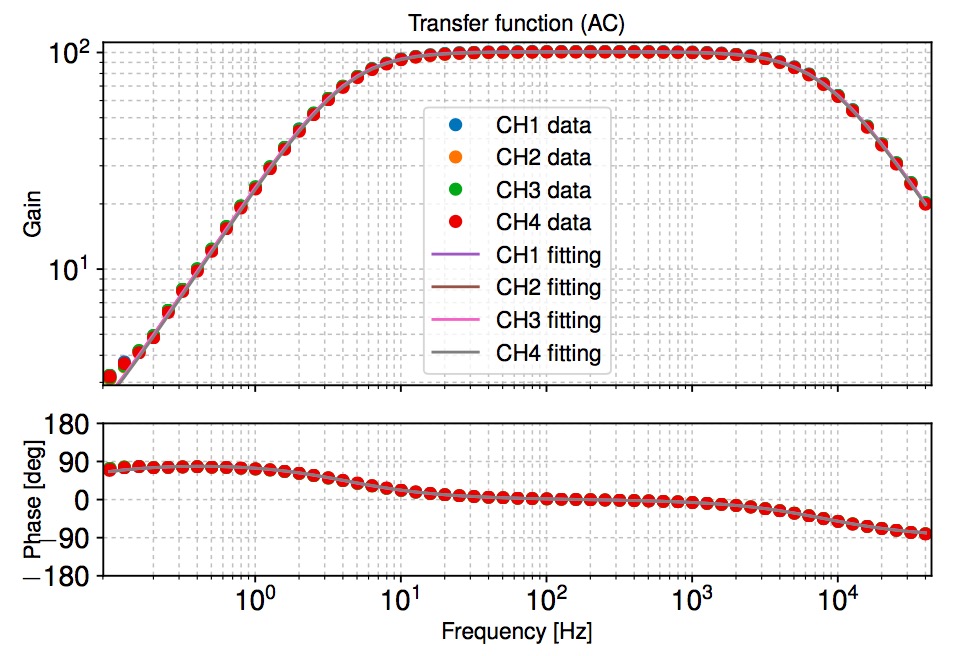

  • Transfer function

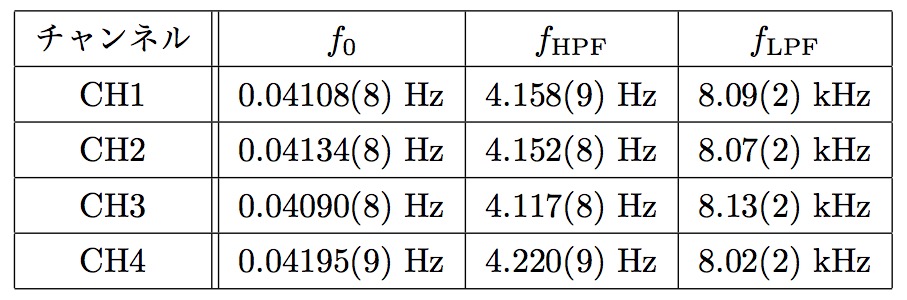

  • Pole
    • フィッティングで極の値を決定(誤差は fitting error)
    • AC測定モード (DCゲインを1倍に固定)

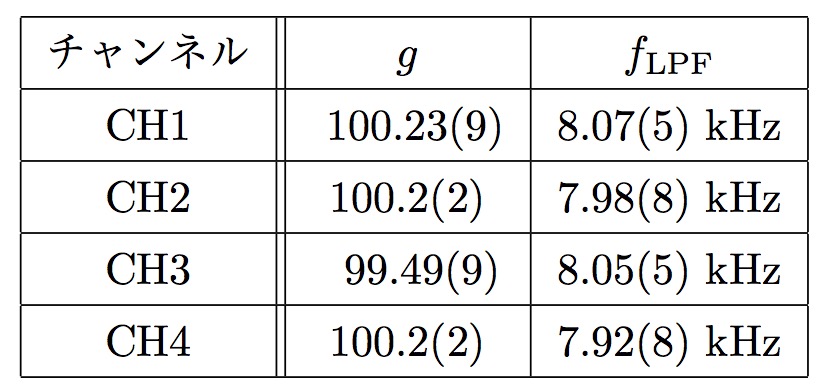

    • DC測定モード

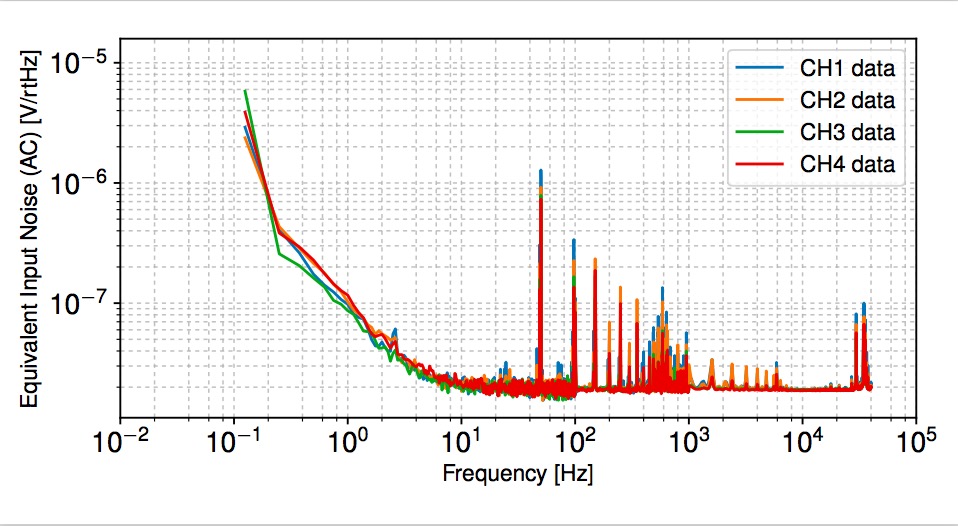

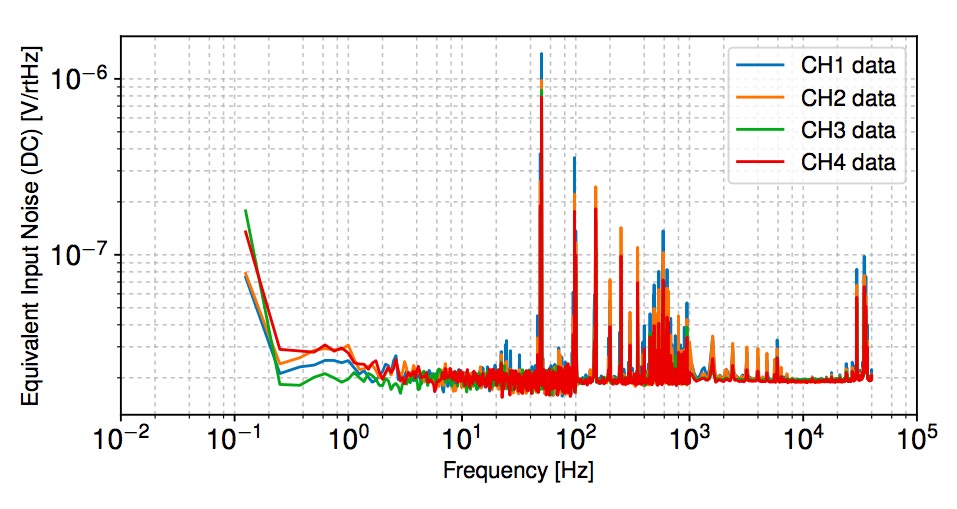

Equivalent Input Noise

  • measured by Y. Miyazaki in February 2018

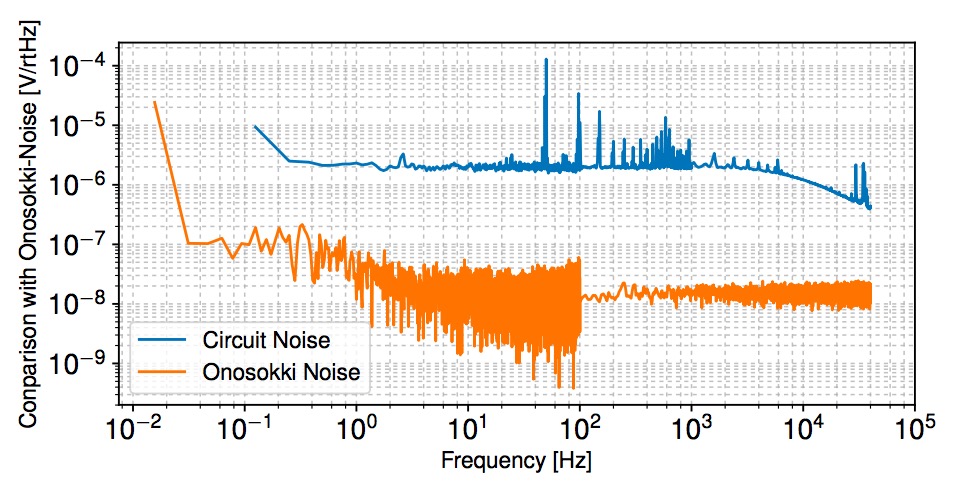

Comparison with Onosokki-Noise

  • measured by Y. Miyazaki in February 2018

Implementation

Design

  • Made by Y. Miyazaki in February 2018
