QPD_YPS - Ando Lab Wiki

AndoLabInstruments

  • QPD用の信号加減算回路
    • Yaw (Seg. (1+4)-(2+3) ), Pitch (Seg. (1+2)-(3+4) ), Sum (Seg. 1+2+3+4)

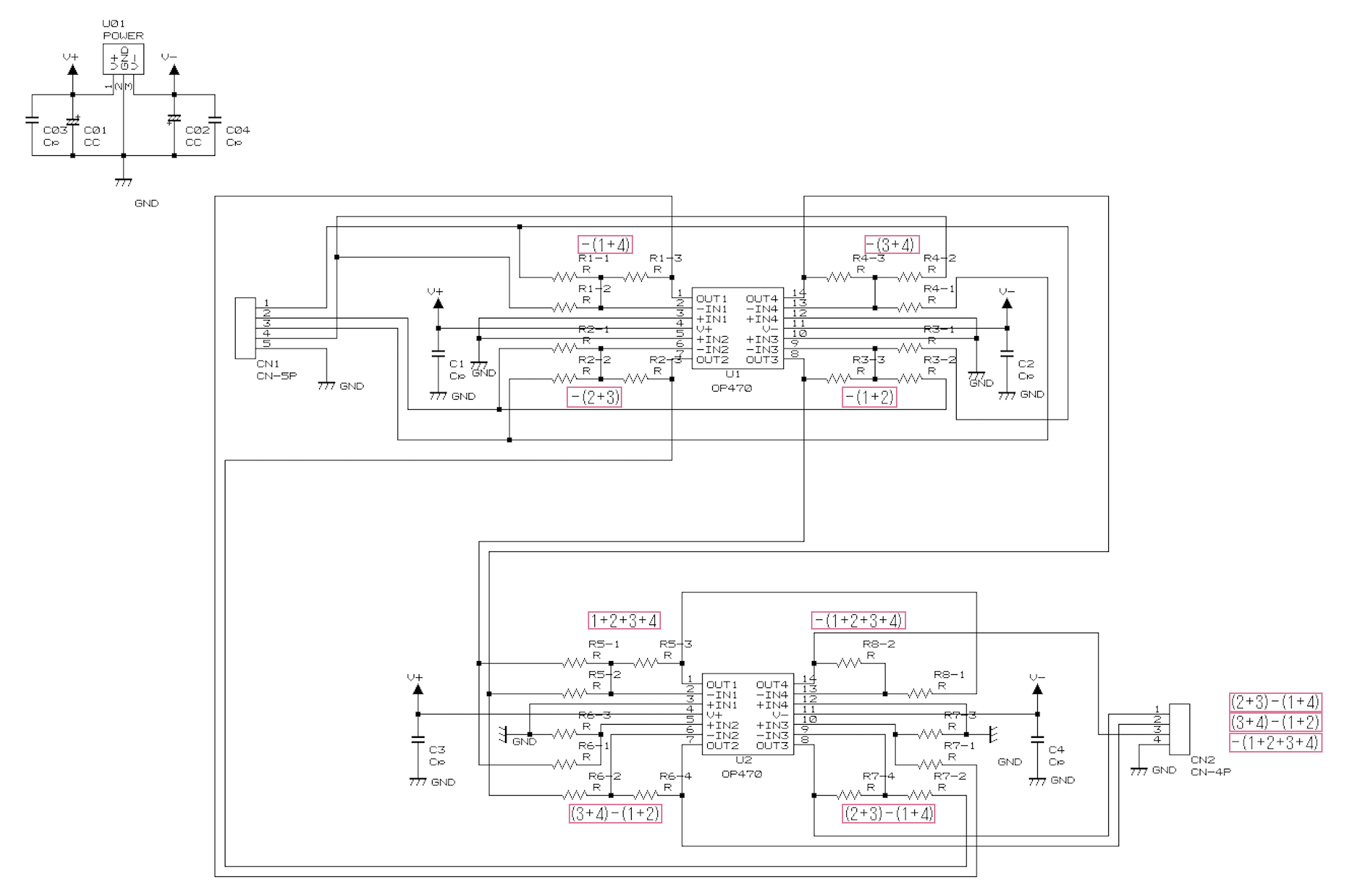

回路図



添付ファイル: fileQPD_YPS.png 16件 [詳細]
