Filter circuit for Lorentz invariance test

  • 異方性実験のレーザー周波数制御用フィルタ

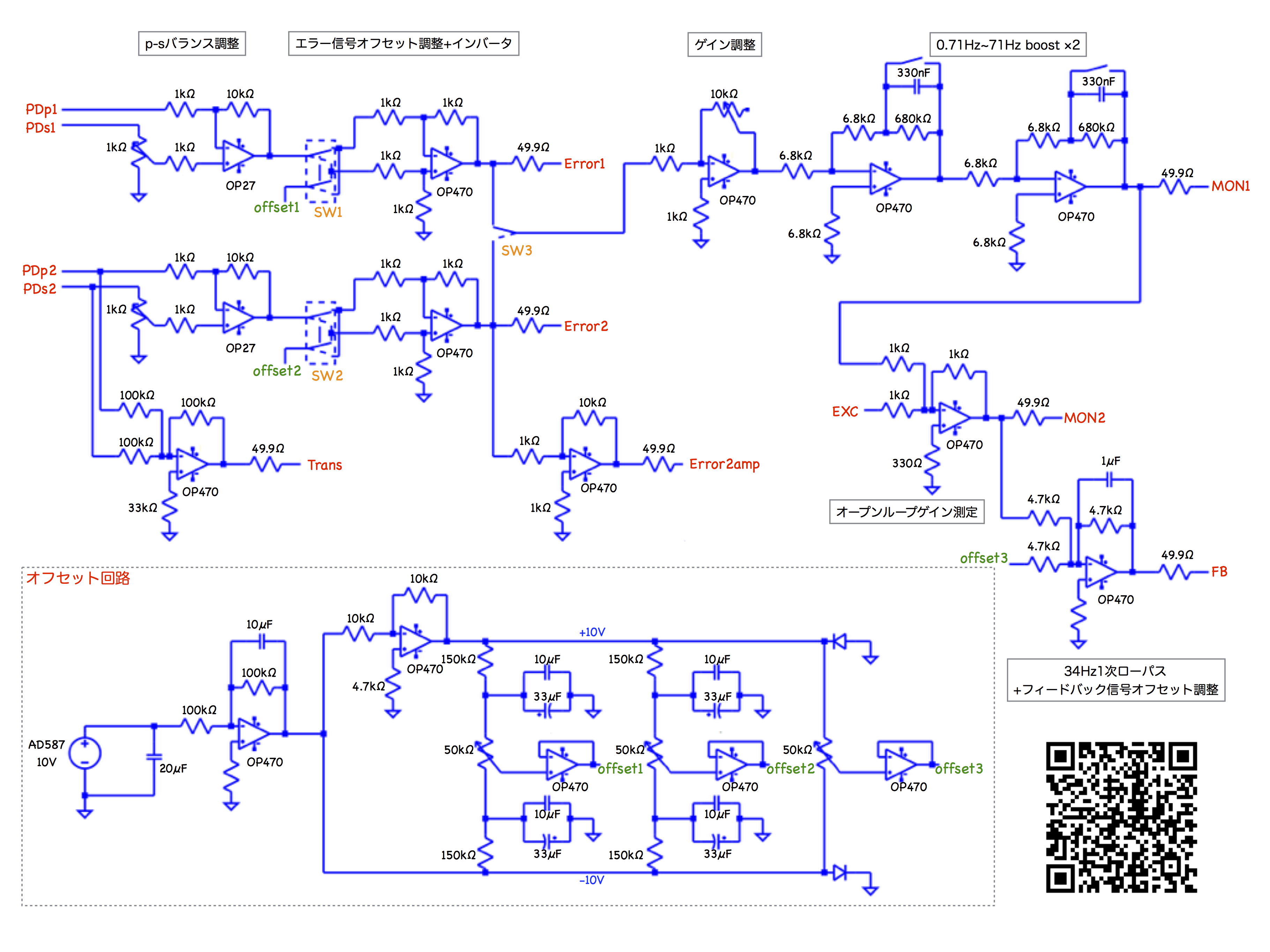

Circuit diagram

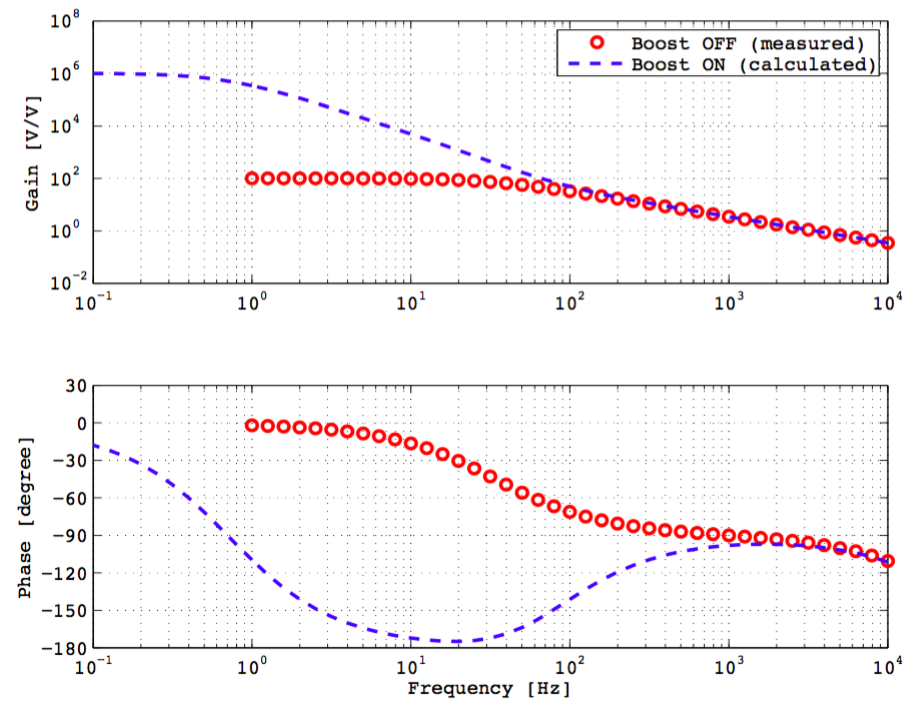

Transfer Function

  • measured by Y. Sakai in December 2017
  • Transfer function from PDp1 to FB (PDs1=GND, Gain=Max)

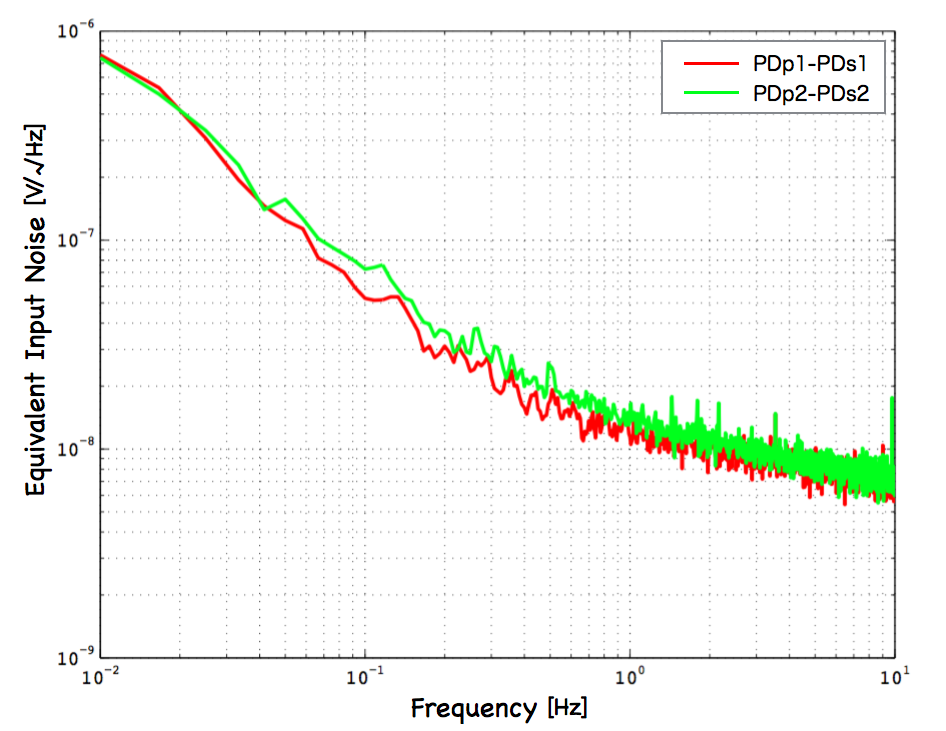

Equivalent Input Noise

  • measured by Y. Sakai in December 2017

Implementation

Design

  • designed by Y. Sakai in May 2017
