Coil Driver (4ch) circuit board

This is a coil driver (4ch) with current control.

Circuit diagram and board picture

Version 1

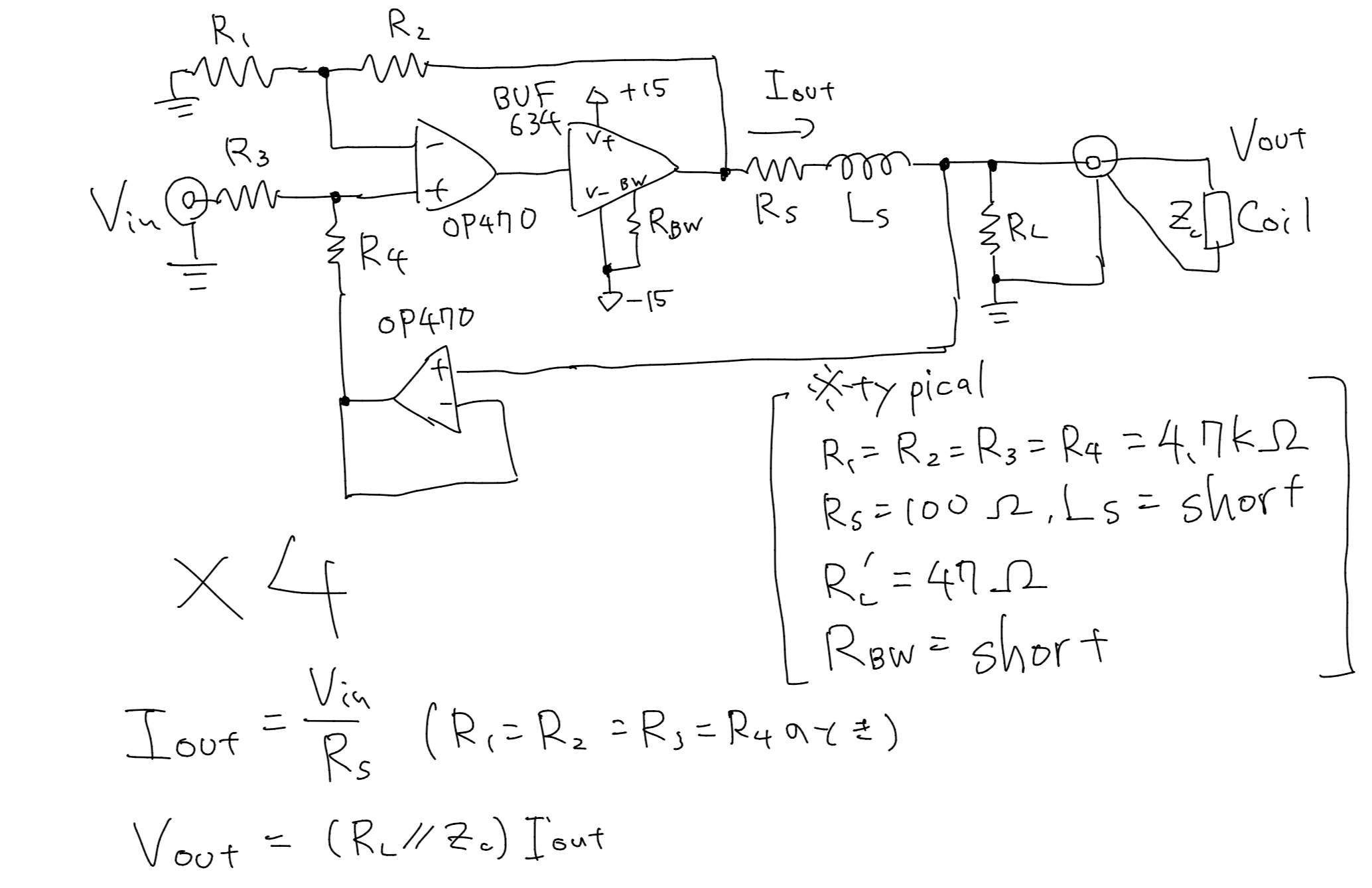

Fig.1: Circuit diagram (typical constants are shown).

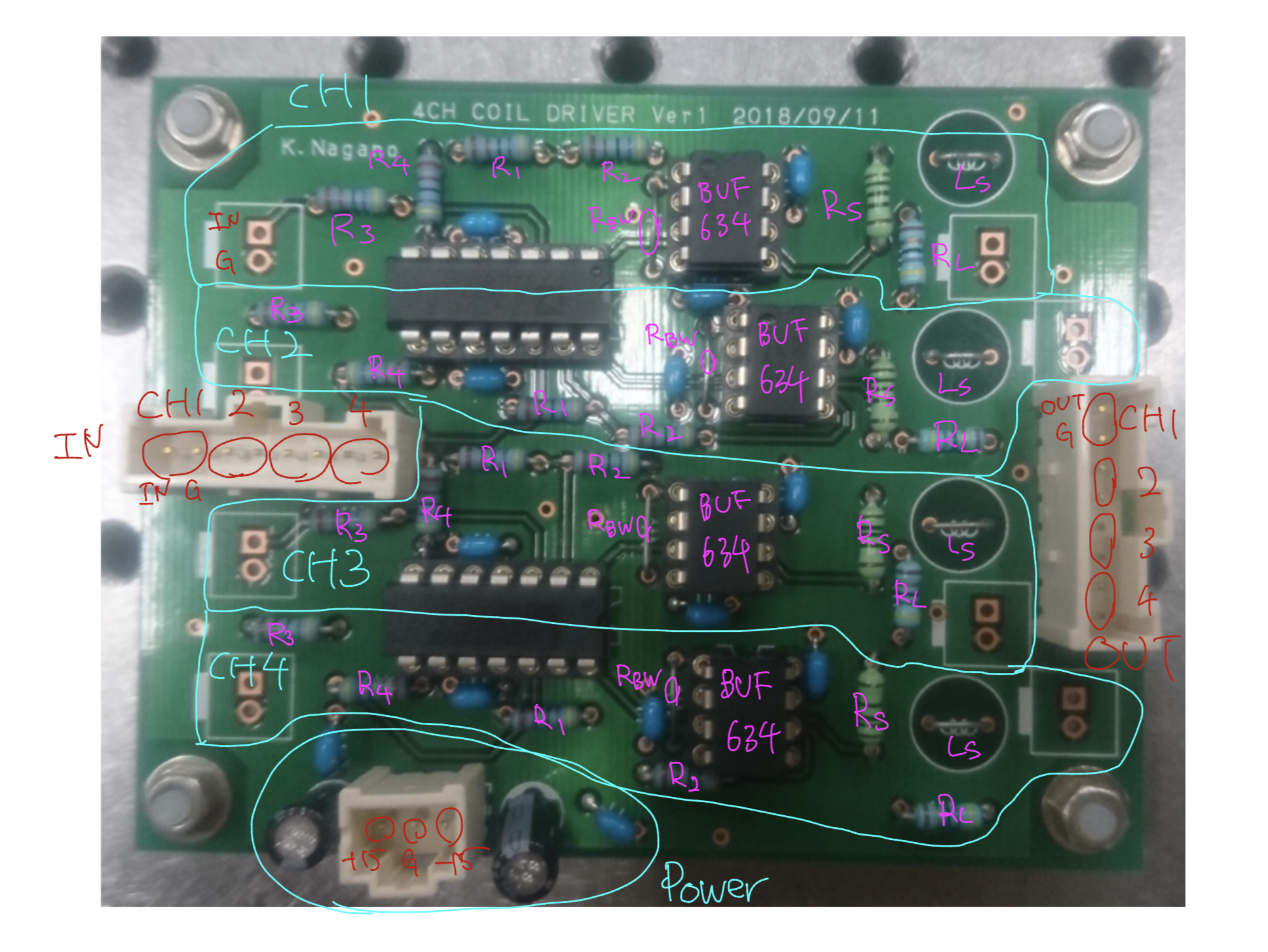

Fig.2: Board picture (frontside).

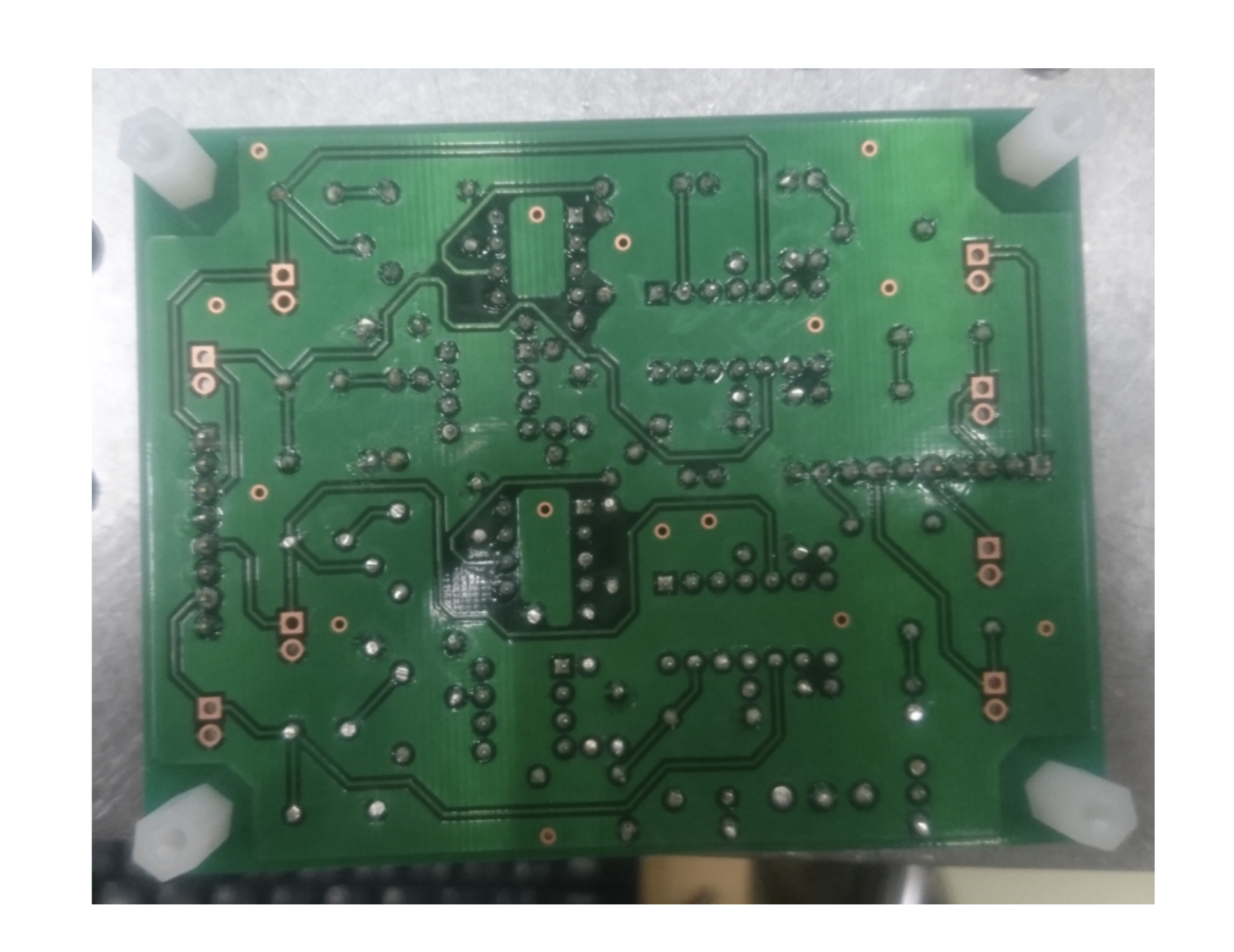

Fig.3: Board picture (backside).

  • Known issues
    • 裏のグランドが一部尖っている
    • 8ピン入力が抵抗と干渉する
    • コイルの裏をグランドを抜き忘れ

Design

  • Ver1: designed by K. Nagano in Aug. 2018.
    • File directory (in PC in office)
      • Circuit diagram: hoge
      • Board design: hoge

Manufacturing

  • K. Nagano ordered 20 borads to P-ban in Aug. 2018.
  • If you want to use this board, ask K. Nagano

Usage history

  • 2018/09/XX: 20 delivered (total 20(v1)), K. Nagano
  • 2018/10/11: 1 used for test (total 19(v1)), K. Nagano
  • 2018/10/11: 5 used for TOBA (total 14(v1)), T. Shimoda
