3rd-order low-pass Butterworth filter for Lorentz invariance test

  • 異方性実験用ローパスフィルタ
  • データロガーで異方性信号を取得するときにアンチエイリアシングフィルタとして使用

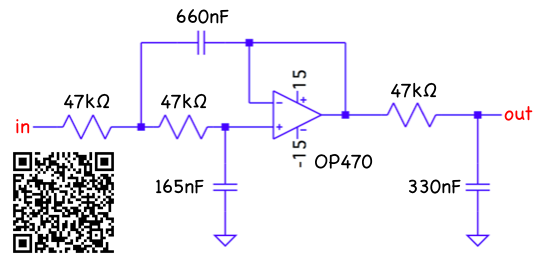

Circuit diagram

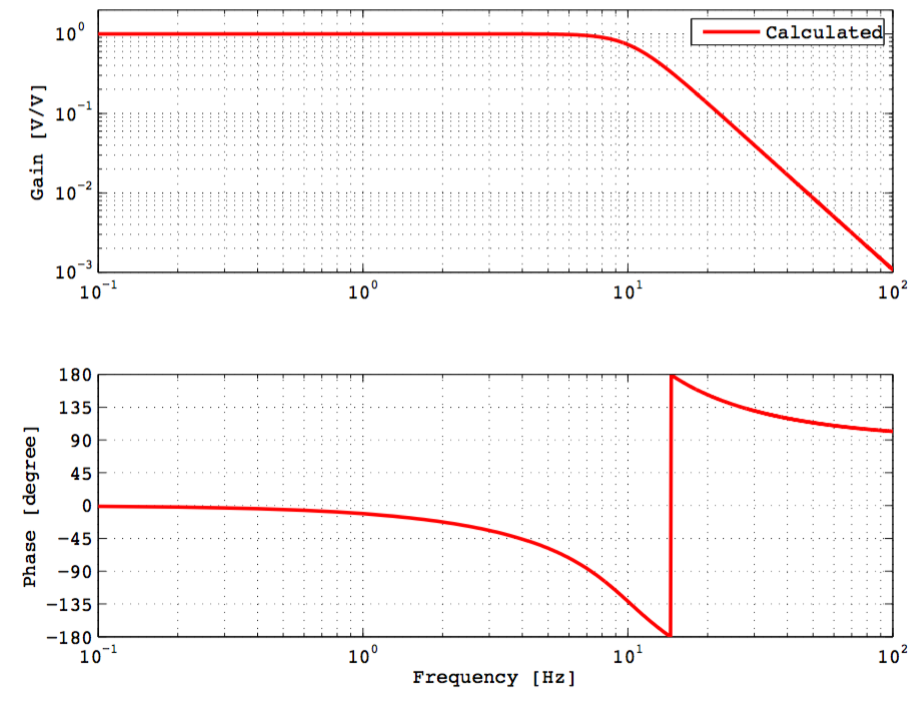

Transfer Function

  • calculated by Y. Sakai in December 2017

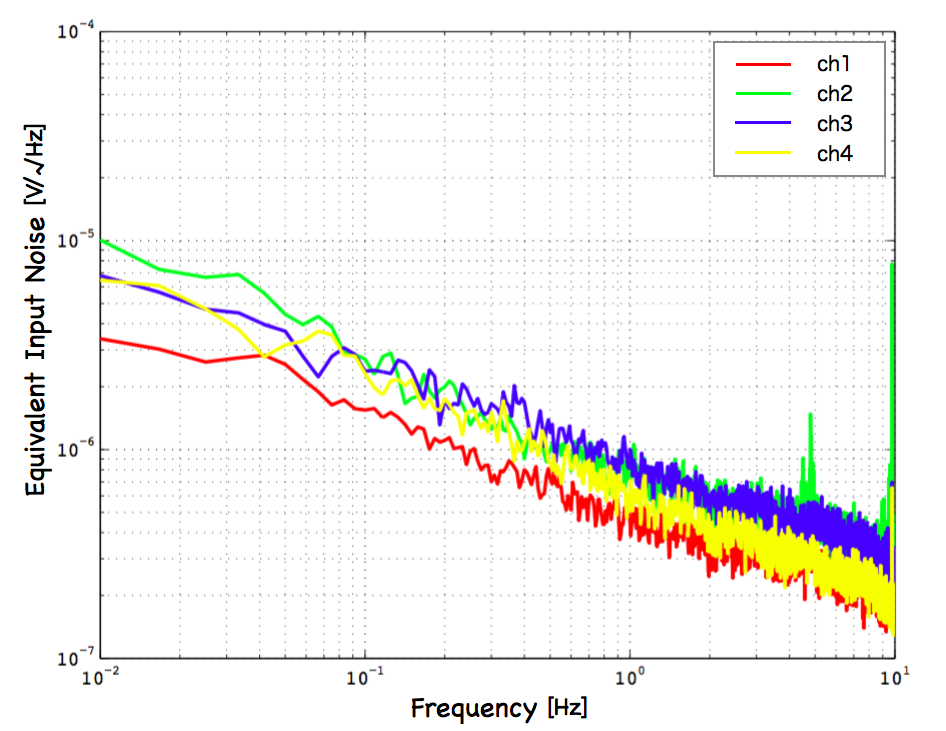

Equivalent Input Noise

  • measured by Y. Sakai in December 2017

Implementation

Design

  • designed by Y. Michimura

添付ファイル: file3rdLPFTF.png 129件 [詳細] file3rdLPFnoise.png 137件 [詳細] file3rdLPF.png 135件 [詳細]
