異方性実験の光学系・制御系について

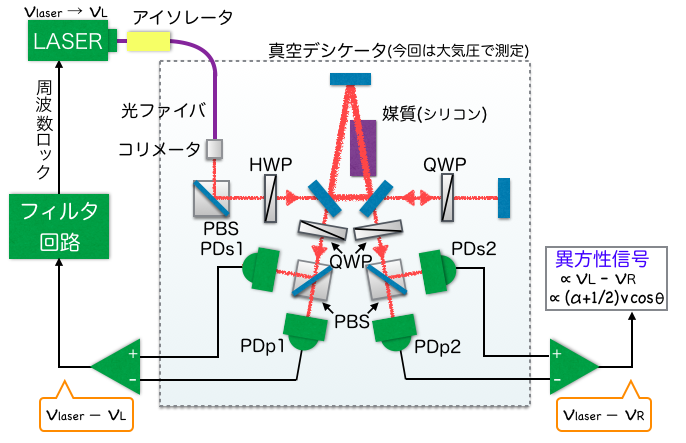

光学系の概略図

片道光速の異方性があると、媒質を入れた光リング共振器の両周りの共振周波数が僅かにずれる。 下図の光学系により、光リング共振器の両周りの共振周波数の差を測定することができ、 片道光速の異方性に感度を持つセットアップになっている。 レーザーの周波数制御には偏光解析法を用いる。

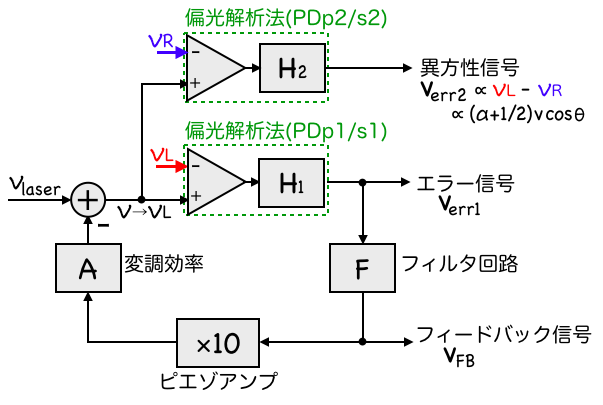

周波数制御系のブロックダイアグラム


これまで使用した光学系

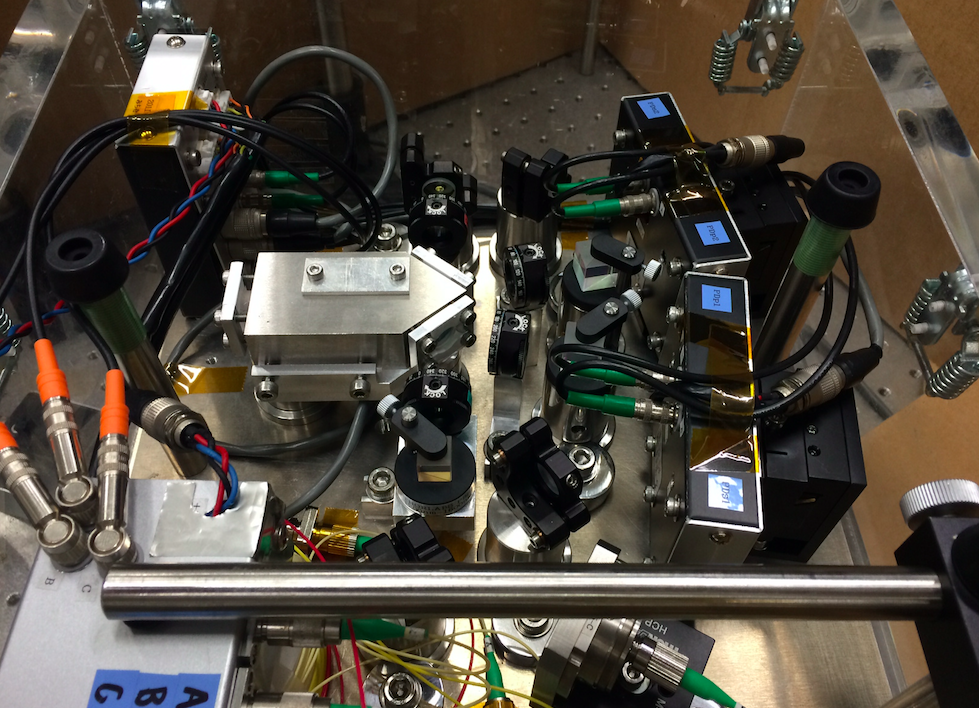

ペデスタル光学系

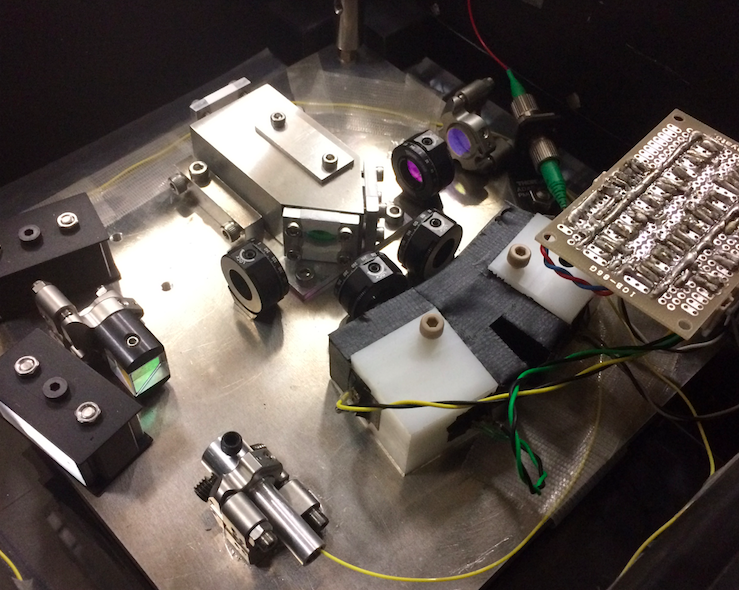

セミモノリシック光学系

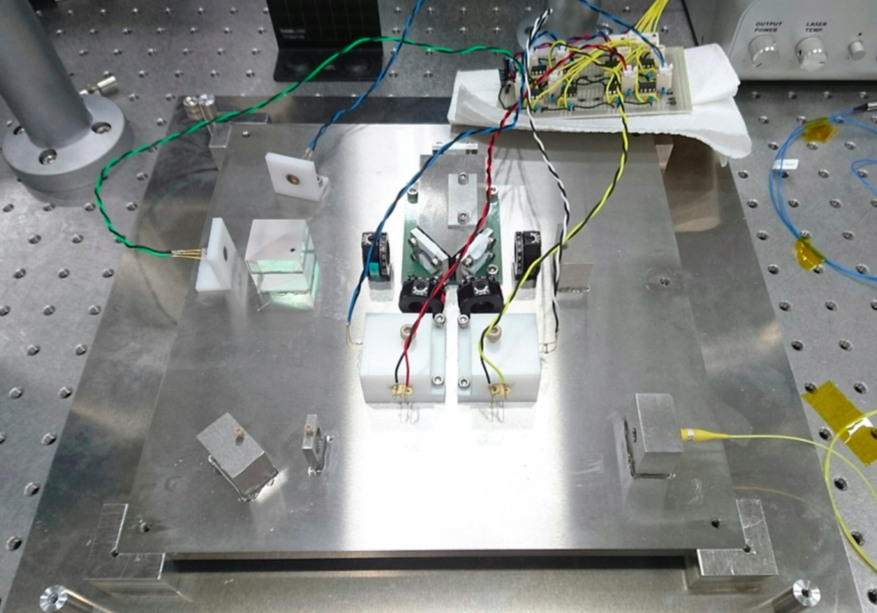

モノリシック光学系
