AndoLabInstruments
オペアンプ汎用フィルタ回路基板

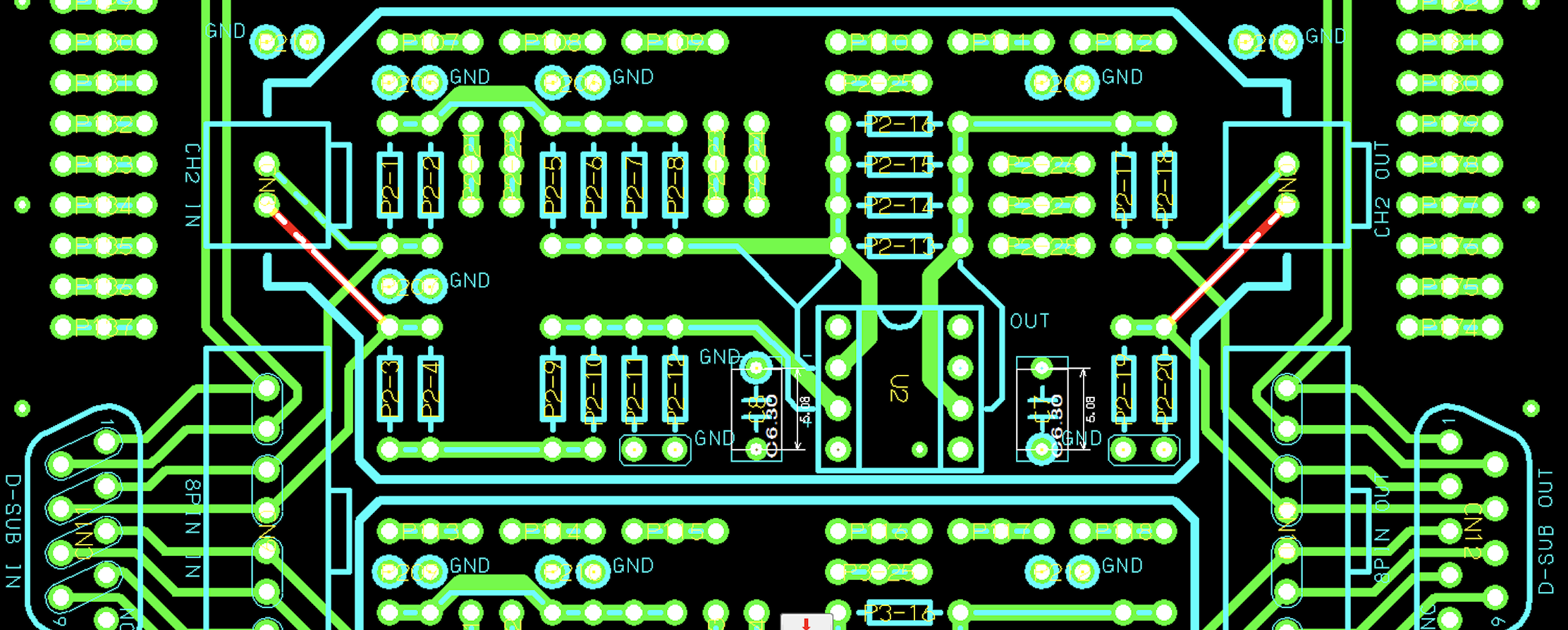

回路基板配線
†
緑が配線, 赤が裏面配線, 青がシルク(基板上に白線で描く文字・図形)
↑
使用例
†
↑

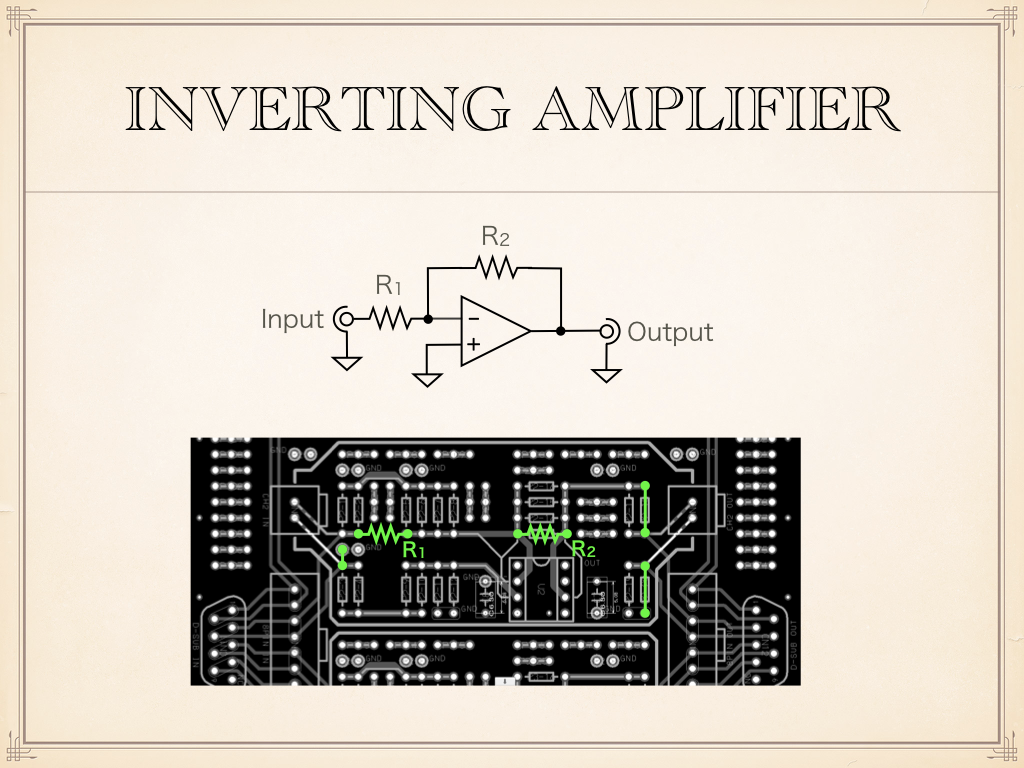

反転増幅回路
†
↑

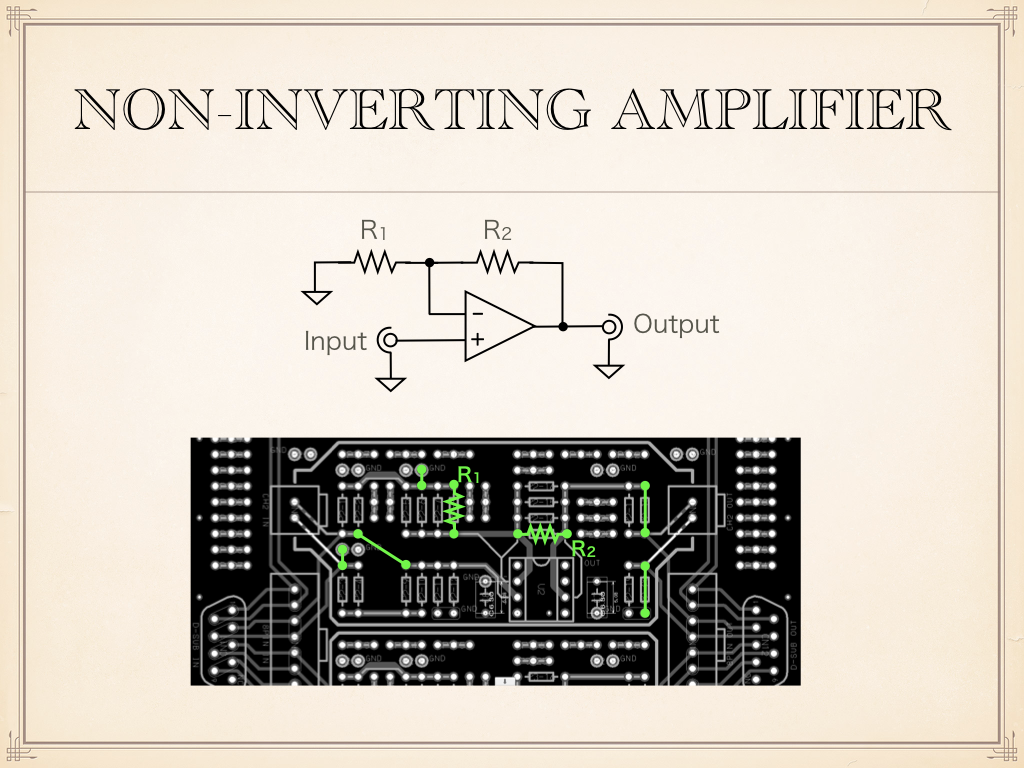

非反転増幅回路
†
↑

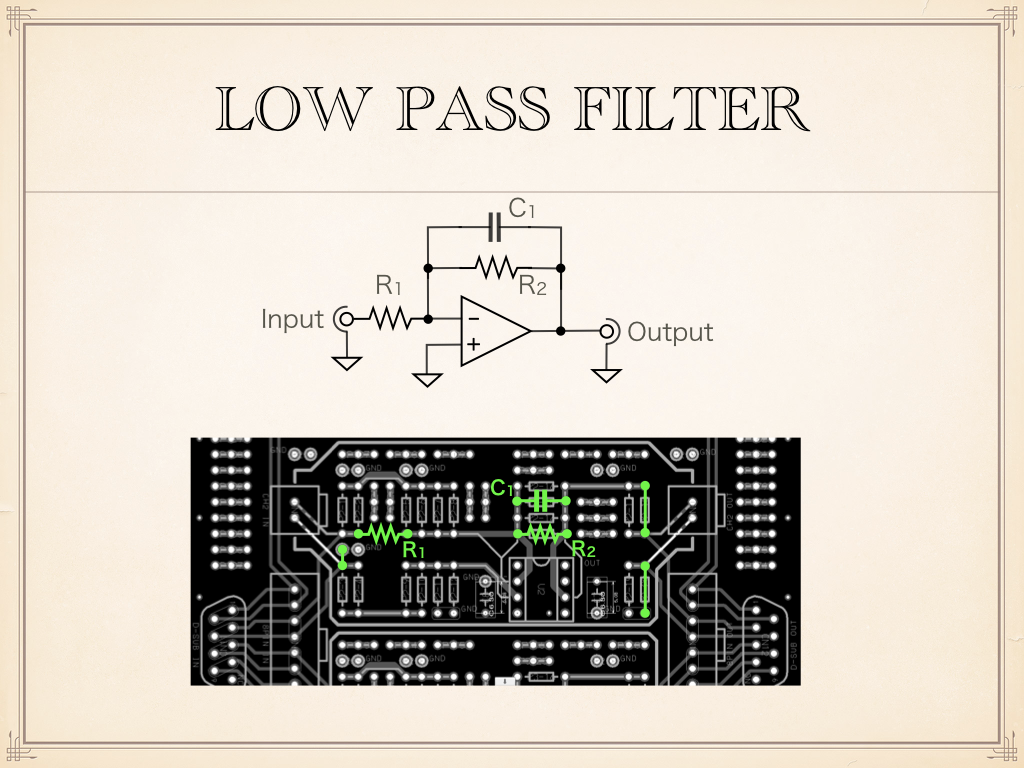

ローパスフィルタ
†
↑

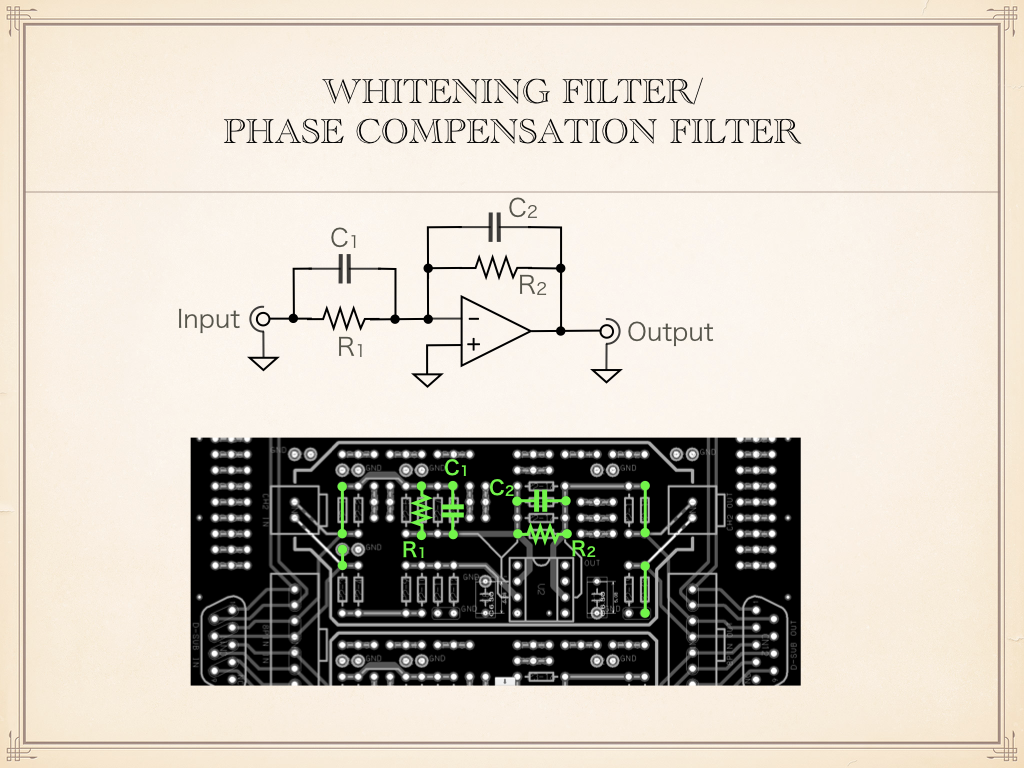

位相補償回路
†
