地面振動レベル †

• Seismic.txt 周波数/水平地面振動



プリント基板データ †

P板.comのフリーソフトCADLUS circuit/Xを使用して作成。
以下のサイトからソフトをダウンロード・インストールすれば中身がわかる。 http://www.p-ban.com/cadlus/cadlus_x.html
zip fileの中の**.COMPというファイルを提出すればそのままP板にプリント基板を作製してもらえる。
値段はだいたい小さいの(PS head)で2000円/枚、大きいの(PS driver)で8000円/枚。 基板が来たらあとは部品をはんだ付けするだけなので、手間は省ける。

• PSdriver.zip：PSdriver回路（オフセット調整付き（スイッチ付き））
• PShead.zip：PShead回路（TO48パッケージのLED/PDを想定）

光学系の画像データ †

論文でよく使われている，光学系の例の画像たち．svg, ai, pngデータで公開されている．
以下のサイトからダウンロードできる．使用の際はライセンスを確認のこと.
http://www.gwoptics.org/ComponentLibrary/
用意されている光学素子一覧:

地下実験室の配置 †

2017年11月14日時点での地下実験室の配置。 20171114_Lab.svg

温度変動レベル †

• パワースペクトル
  TempMon_PSD.txt 周波数/温度変動スペクトル


• 時系列データ
  TempMon_24h.txt 時間(秒)/温度, 24時間分



レーザー周波数アクチュエータ †

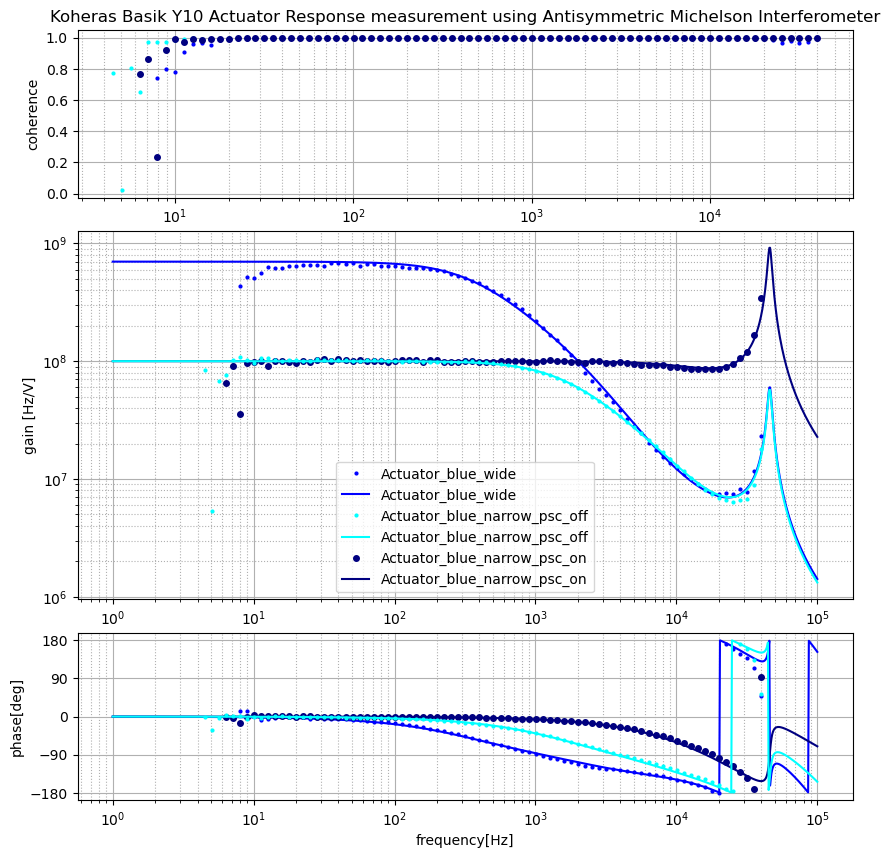

• Koheras Basik Y10 (SN: K102-102-605) (2025.01.14 , 小野)
  • 3種類の設定における測定
    • 1.Wide dynamic range mode
    • 2.Narrow dynamic range mode, Phase shift compensation: off
    • 3.Narrow dynamic range mode, Phase shift compensation: on
  • poles and zeros, DC ゲイン, 時定数
    • (Wide) pole : [338 Hz, 2.97 kHz], zero: [7.64 kHz], t_delay: [4.5 us], DC gain: [700 MHz/V]
    • (Narrow PSC off) pole : [1.53 kHz, 9.22 kHz], zero: [16.35 kHz], t_delay: [3 us], DC gain: [100 MHz/V]
    • (Narrow PSC on) pole : [15kHz], zero [none], t_delay: [1 us], DC gain: [100 MHz/V]
  • ピエゾの共振
    • 共振周波数 45 kHz, Q値: 30


• Koheras AdjustiK E15 (SN: K0027203)
  • 詳しくは高野D論を参照
