AndoLabInstruments

Koheras AdjustiK E15 (for TOBA)

Pictures


Manual

Product Guide

Data sheet

Characteristics

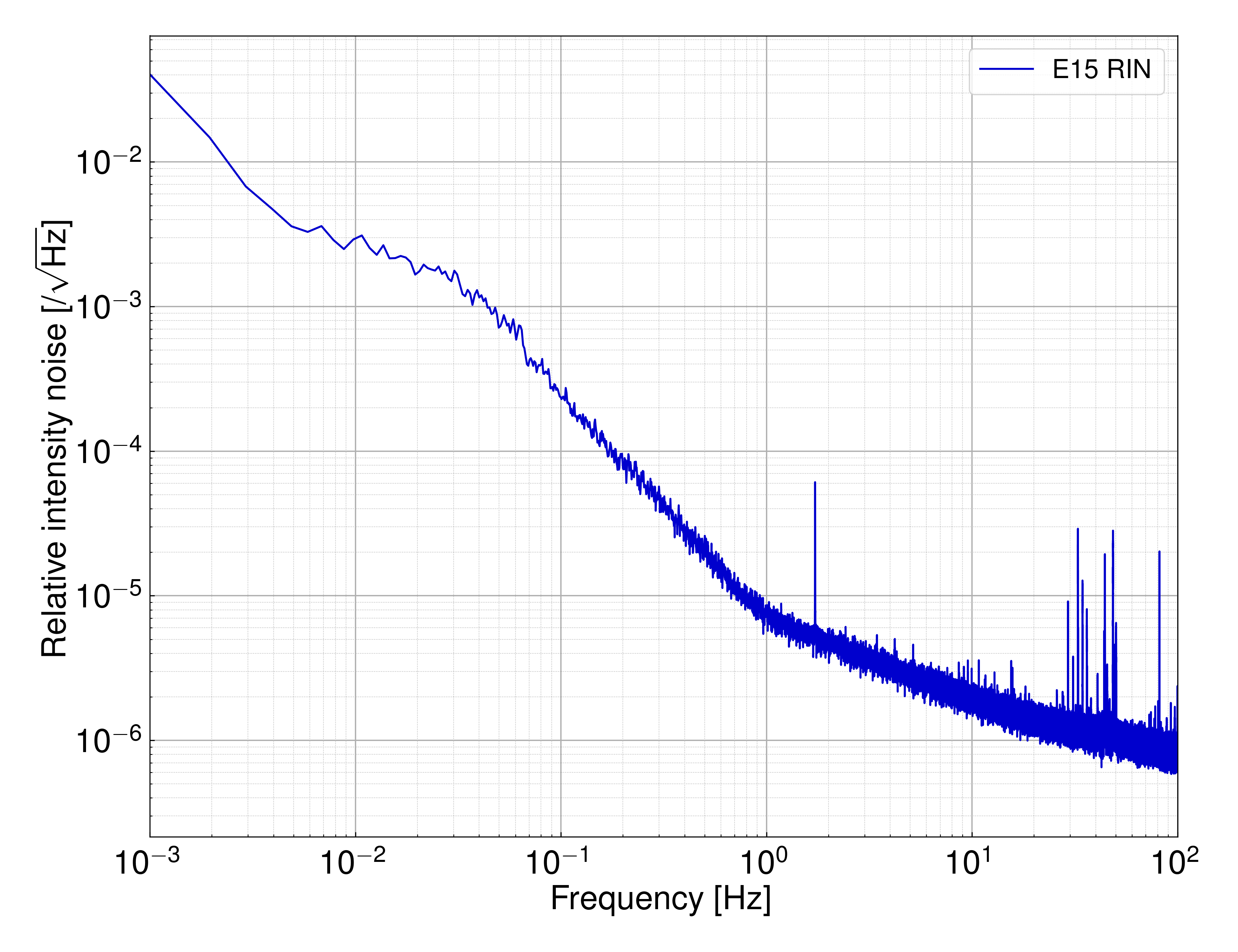

RIN

データシートからのコピー

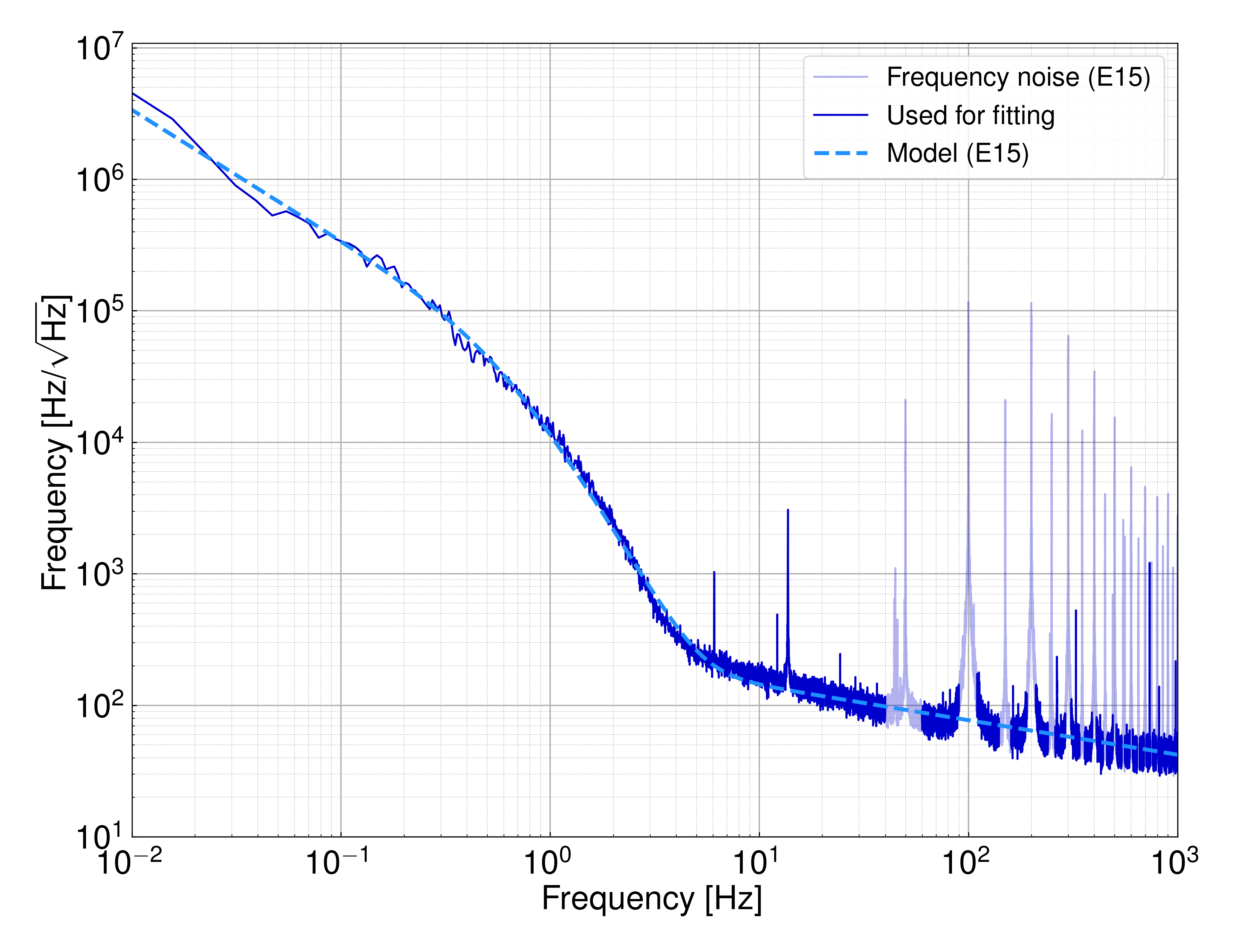

Frequency Noise

データシートから編集


データシートでは "Phase Noise [dB // Rad/rt(Hz)]" と書いてあるが,これはいわゆる位相雑音ではない. タイトルに "1m optical path mismatch" とあるように,1mのディレイラインがあると位相がこれくらい揺らぎますよ,という量.
ここの計算からレーザーの周波数雑音に換算でき,それで示したのが上の図.

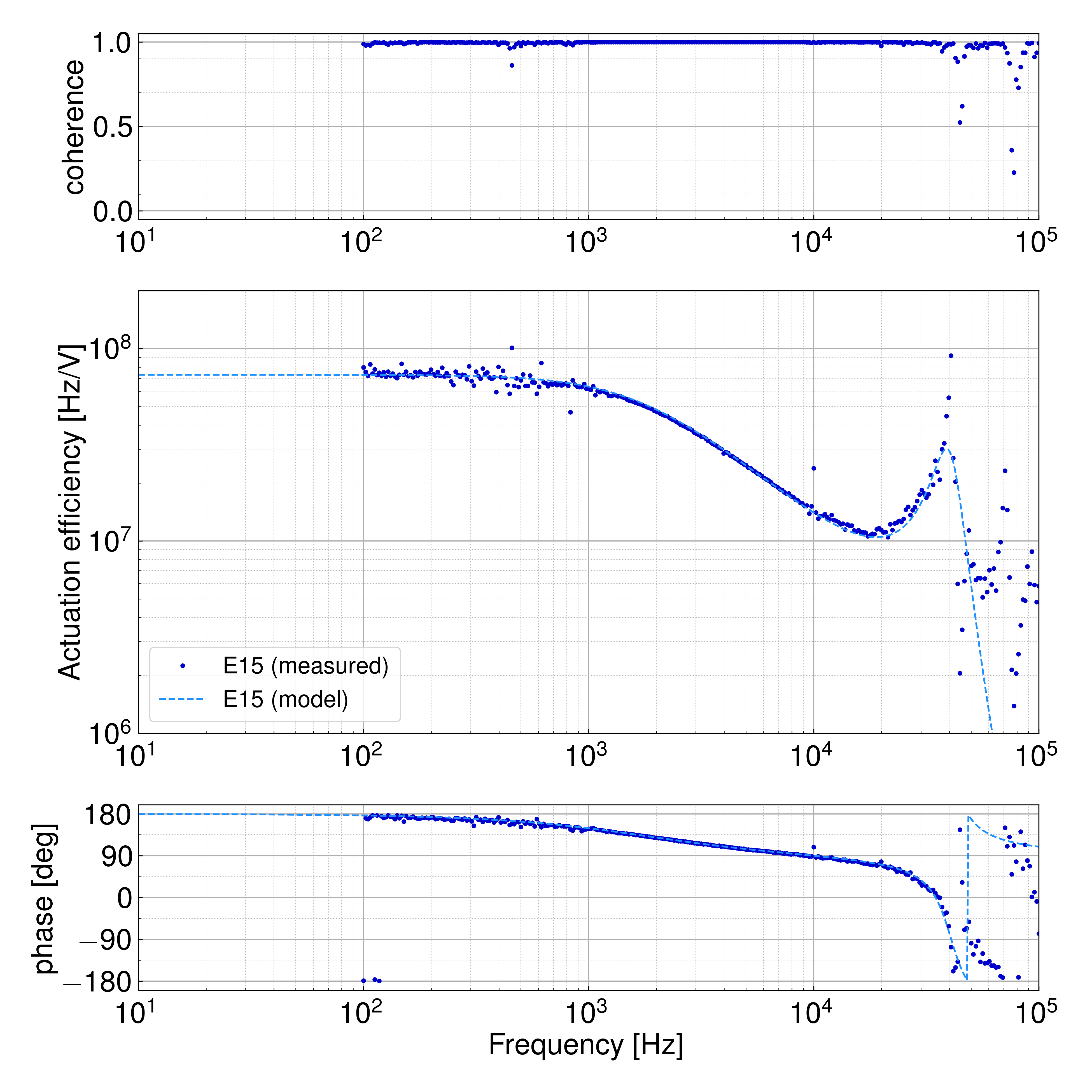

Frequency Modulation

データシートから編集


データシートのグラフは,差動入力で最大レンジの信号を入れた時の応答をプロットしている. レンジは±5Vなので,最大レンジの応答を 1/5 して [Hz/V] の単位に換算した.

Related elog


添付ファイル: fileKoheras ADJUSTIK and ADJUSTIK HP Product Guide- 20220405 R1.2.pdf 359件 [詳細] fileE15_FrequencyModulation.png 263件 [詳細] fileE15_RIN.png 257件 [詳細] fileE15_FrequencyNoise.png 275件 [詳細] fileE15_testreport2.jpeg 270件 [詳細] fileE15_testreport1.jpeg 254件 [詳細] fileKoheras_front-scaled.jpg 330件 [詳細]
