AndoLabInstruments

Fiber Asymmetric Michelson Interferometer †

レーザーの周波数特性を評価するためのモジュール

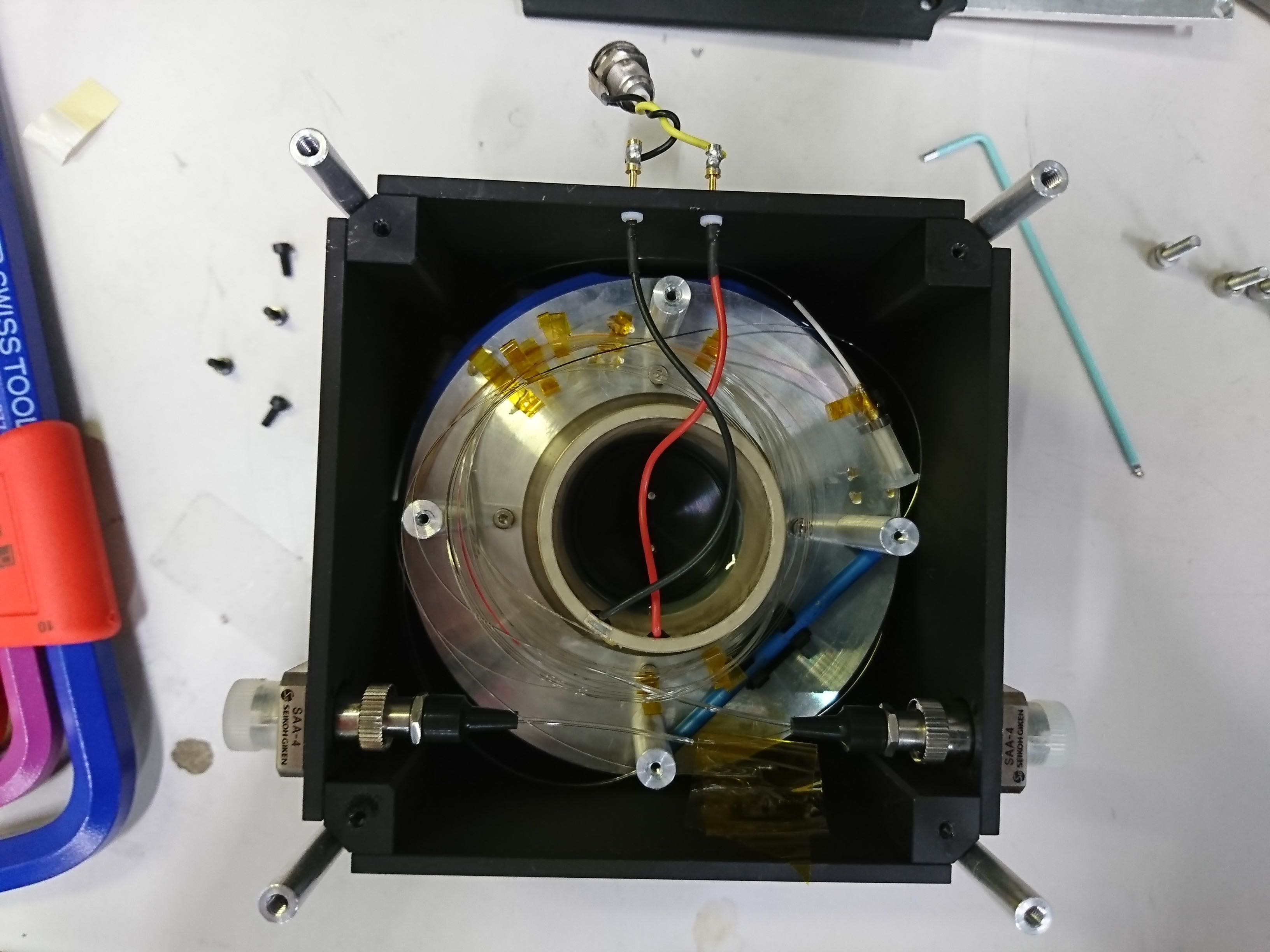

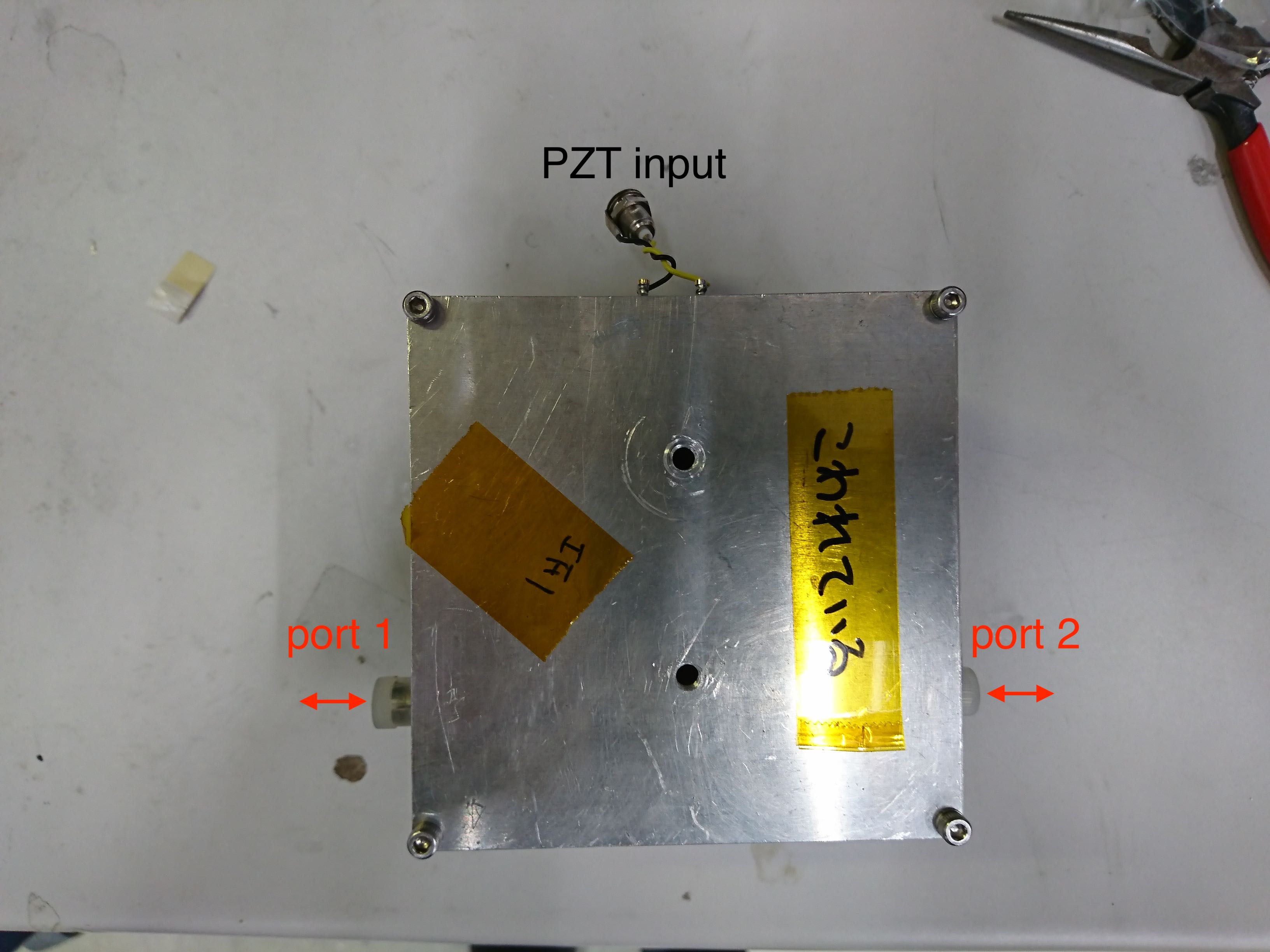

外観・内観 †

機能・使い方 †

• モジュール内に，ファイバーBSとファラデーミラーで構成されるマイケルソン干渉計が入っている
• 片方の腕に相当するファイバーがボビンに巻かれており，腕の長さに大きな非対称性がついている
• ボビンは圧電素子で，電圧を加えることでファイバーの長さ（=光路長）を変化させられる
• 2つのファイバーコネクタがマイケルソンのREFL/ASに対応しており，片方のポートから光を入れてもう片方のポートにPDを繋げばよい

特性 †

• 腕の長さの差: 146m
• アクチェーター効率

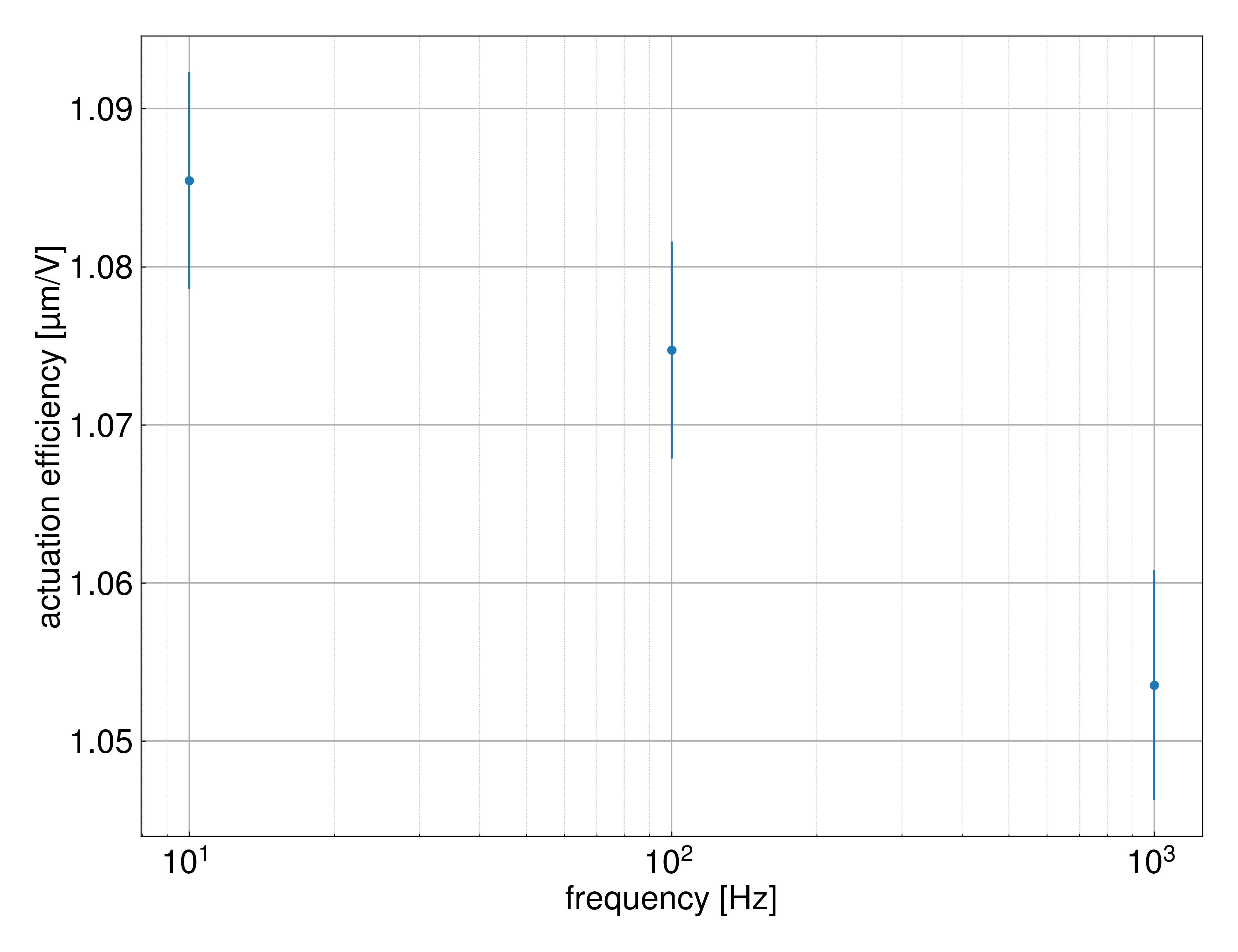

  • 光路長: (1.07±0.02)e-6 [m/V]

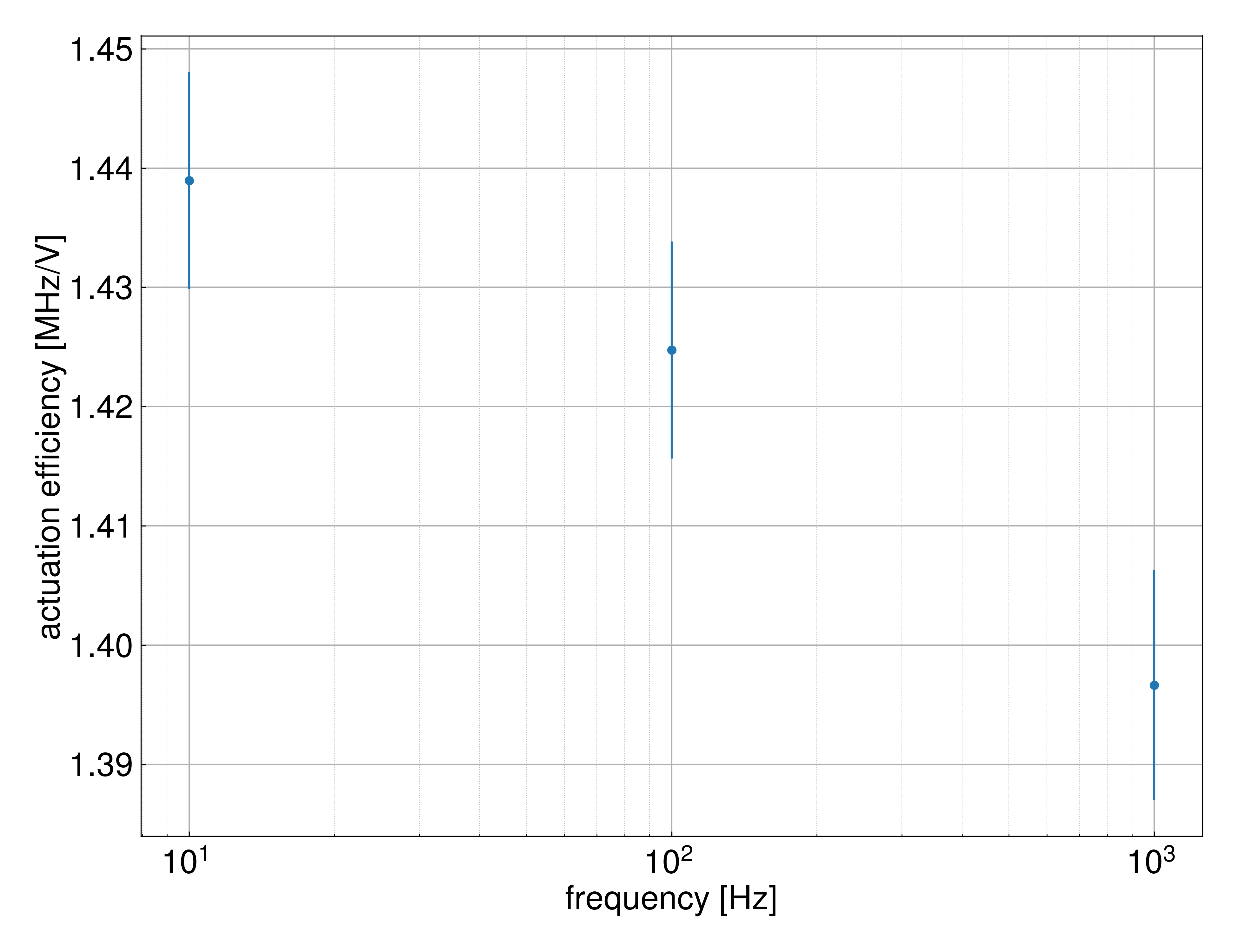

• 周波数変動: (1.42±0.02)e6 [Hz/V]

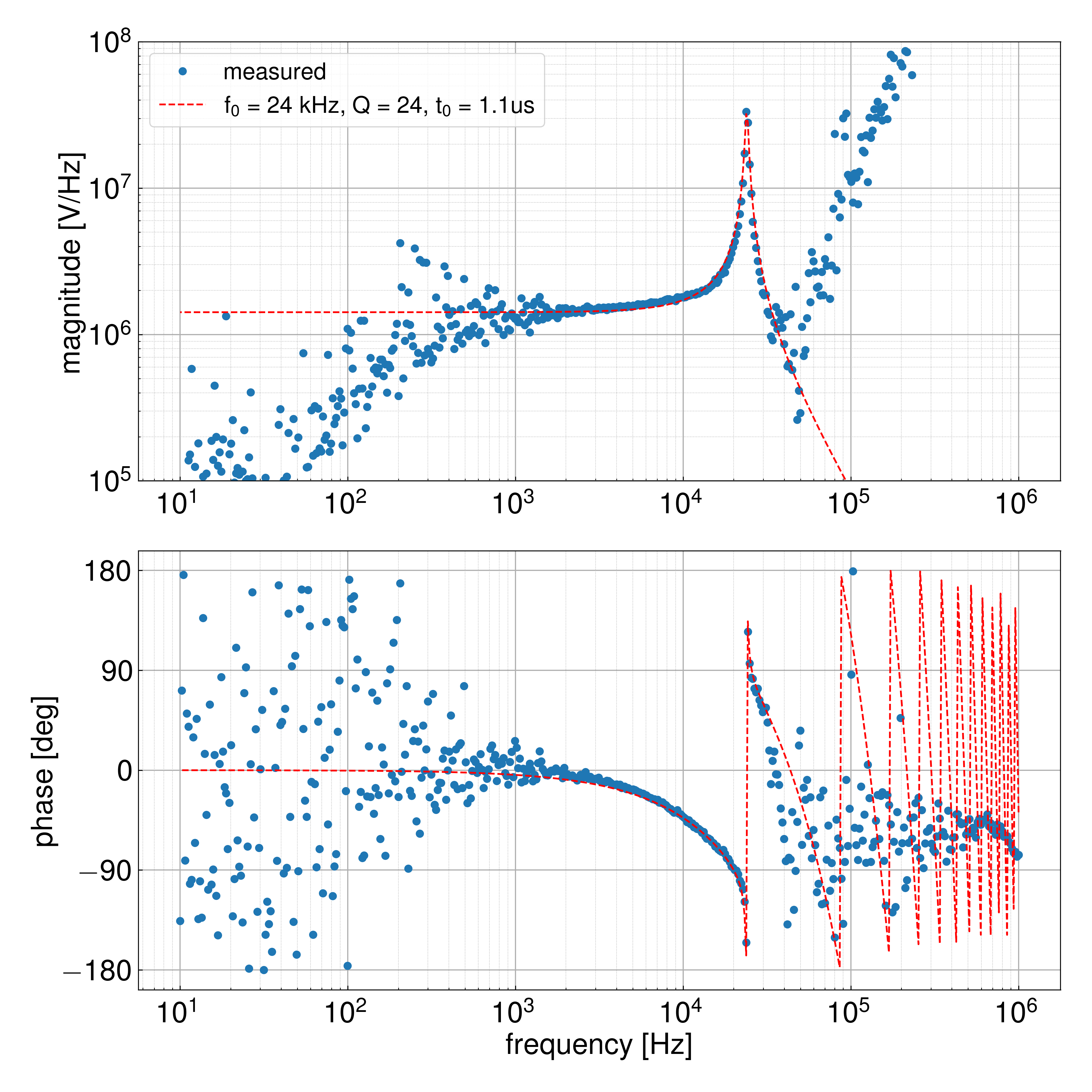

• 24kHzに共振ピークあり（ピエゾの共振？）
  • 共振周波数: 23.96(1) kHz
  • Q値: 24.3(3)
  • 時間遅れ: 1.1(1) µs [ドライバーに依存するので無意味かも]



資料 †

• 高橋さんの修論
• elog 3100
