AndoLabInstruments

Offset+Lowpass circuit for toy Michelson interferometer †

• Add offset (-10V~10V)
• First-order lowpass filter (fc=1.5Hz)
• Variable gain (0~400)

QR code †

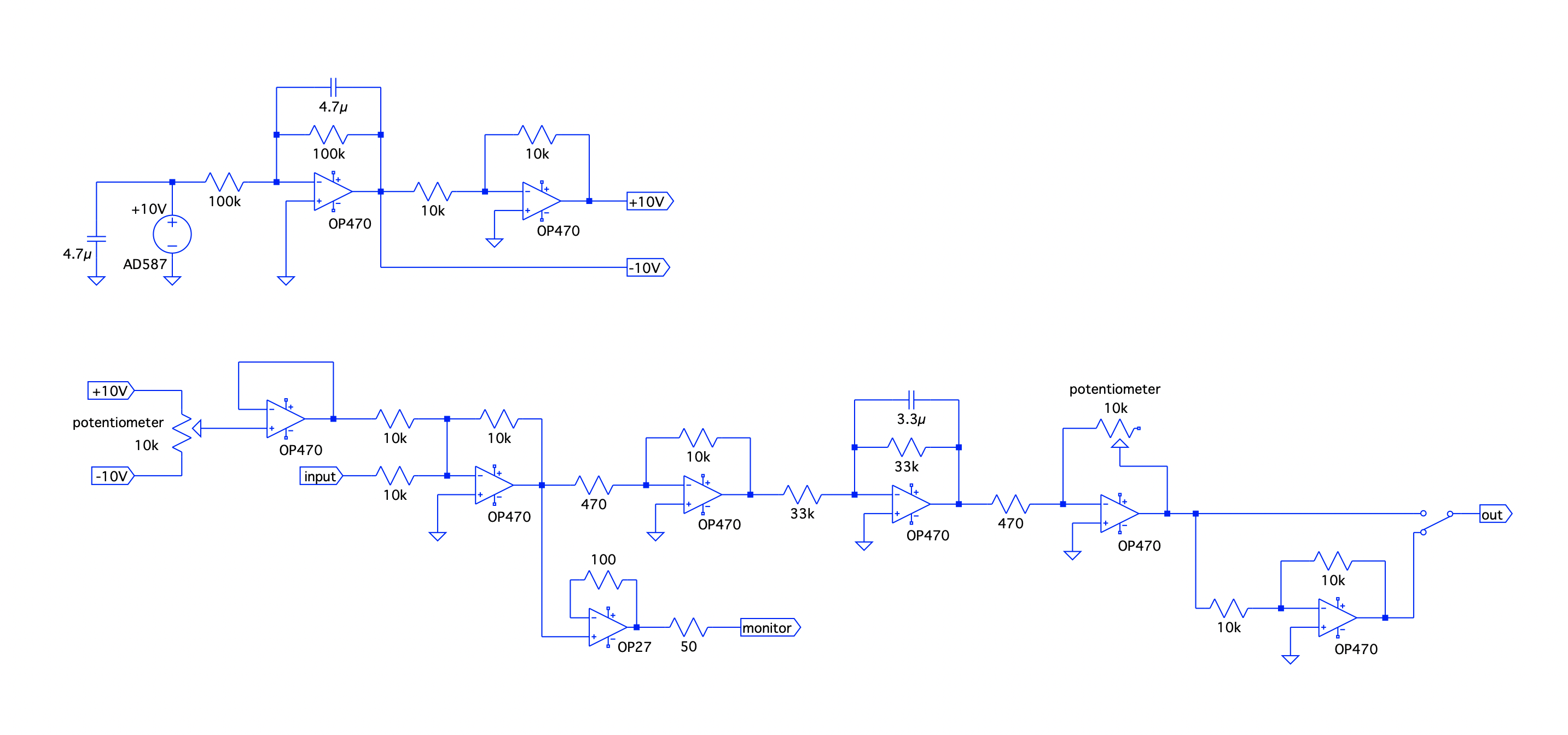

Circuit diagram †

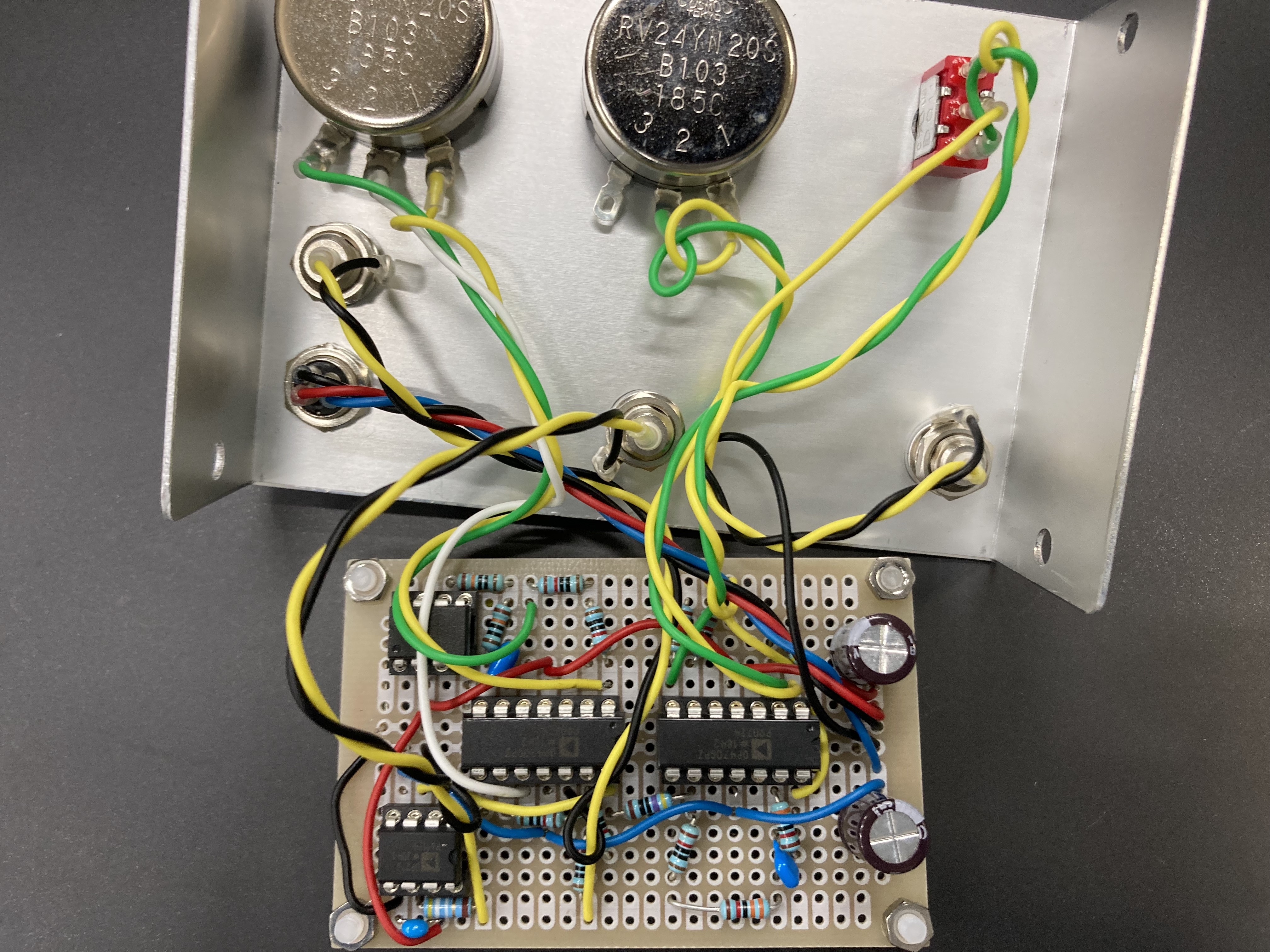

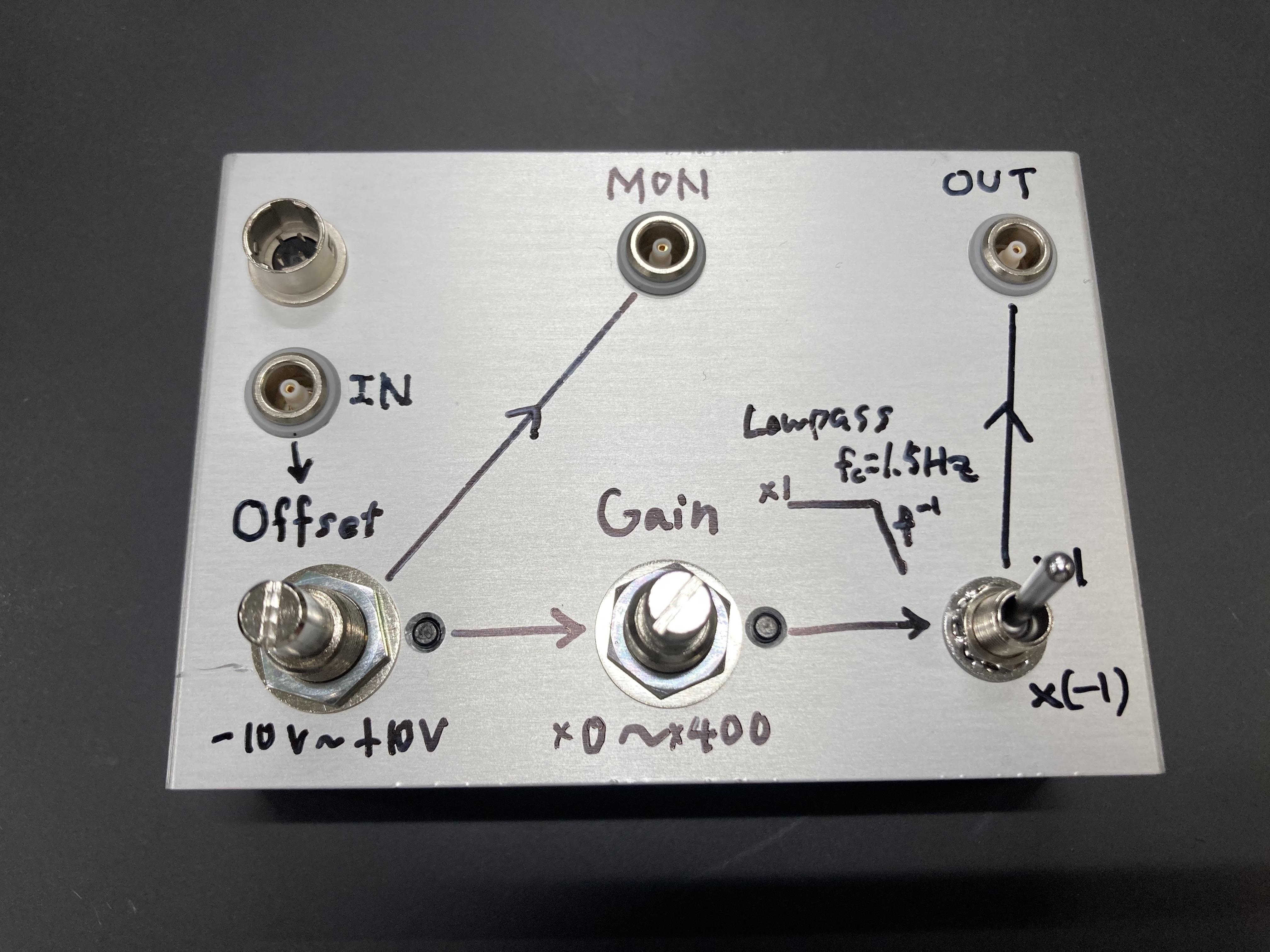

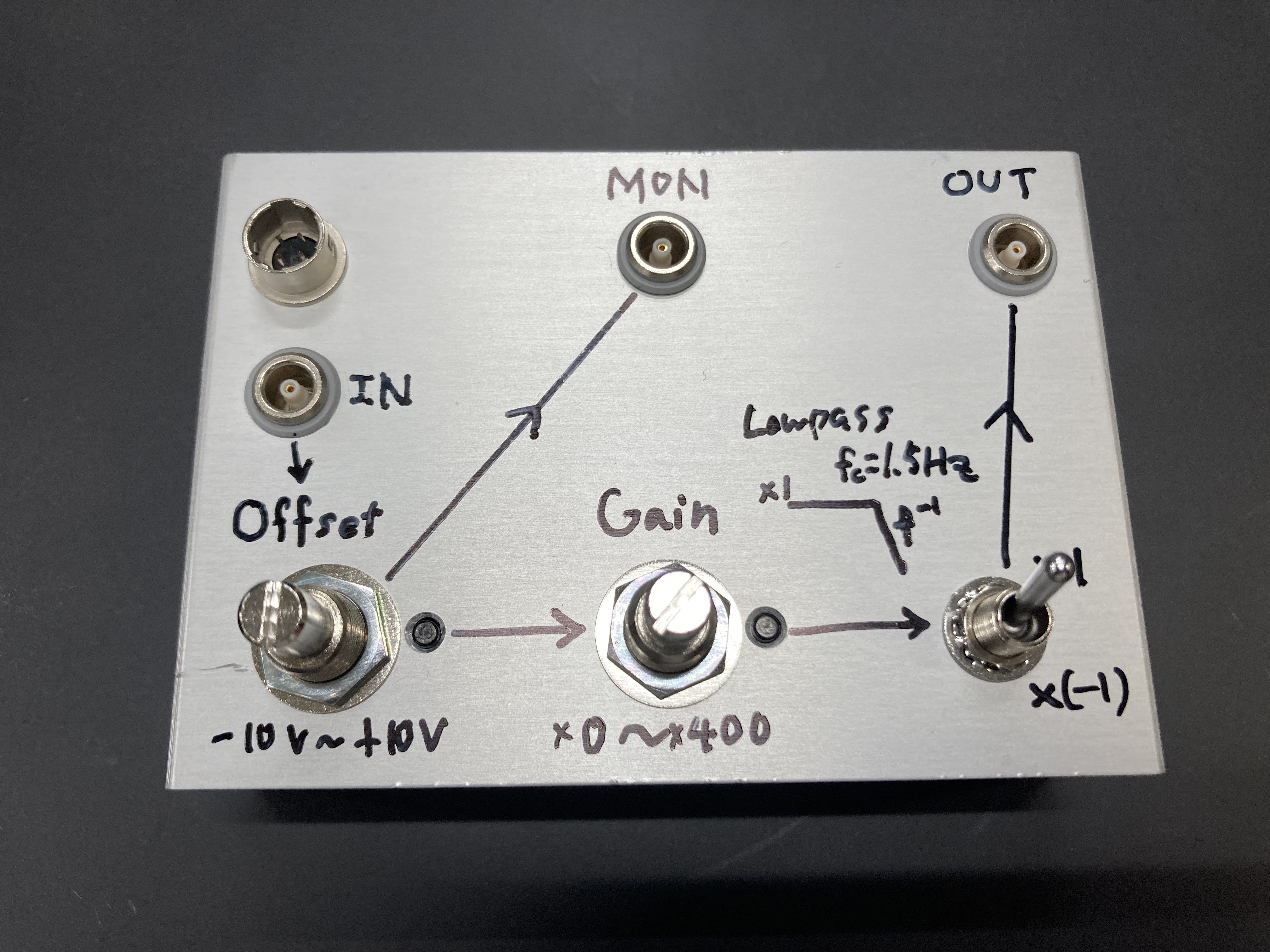

Photos †

Transfer Function †

Equivalent Input Noise †

Design †

• Ver1: designed by H. Fujimoto in May 2022.
