AndoLabInstruments

Koheras AjustiK E15 (for TOBA) †

Pictures †

data sheet †

• Test report



Characteristics †

• 波長: 1550nm
• 最大パワー: 40mW
• 出力可変．アナログで制御するポートあり．
• 周波数変調: wide と narrow の2種類

RIN †

データシートからのコピー

Frequency Noise †

データシートから編集

データシートでは "Phase Noise [dB // Rad/rt(Hz)]" と書いてあるが，これはいわゆる位相雑音ではない． タイトルに "1m optical path mismatch" とあるように，1mのディレイラインがあると位相がこれくらい揺らぎますよ，という量．
[[ここの計算から>]]レーザーの周波数雑音に換算でき，それで示したのが上の図．

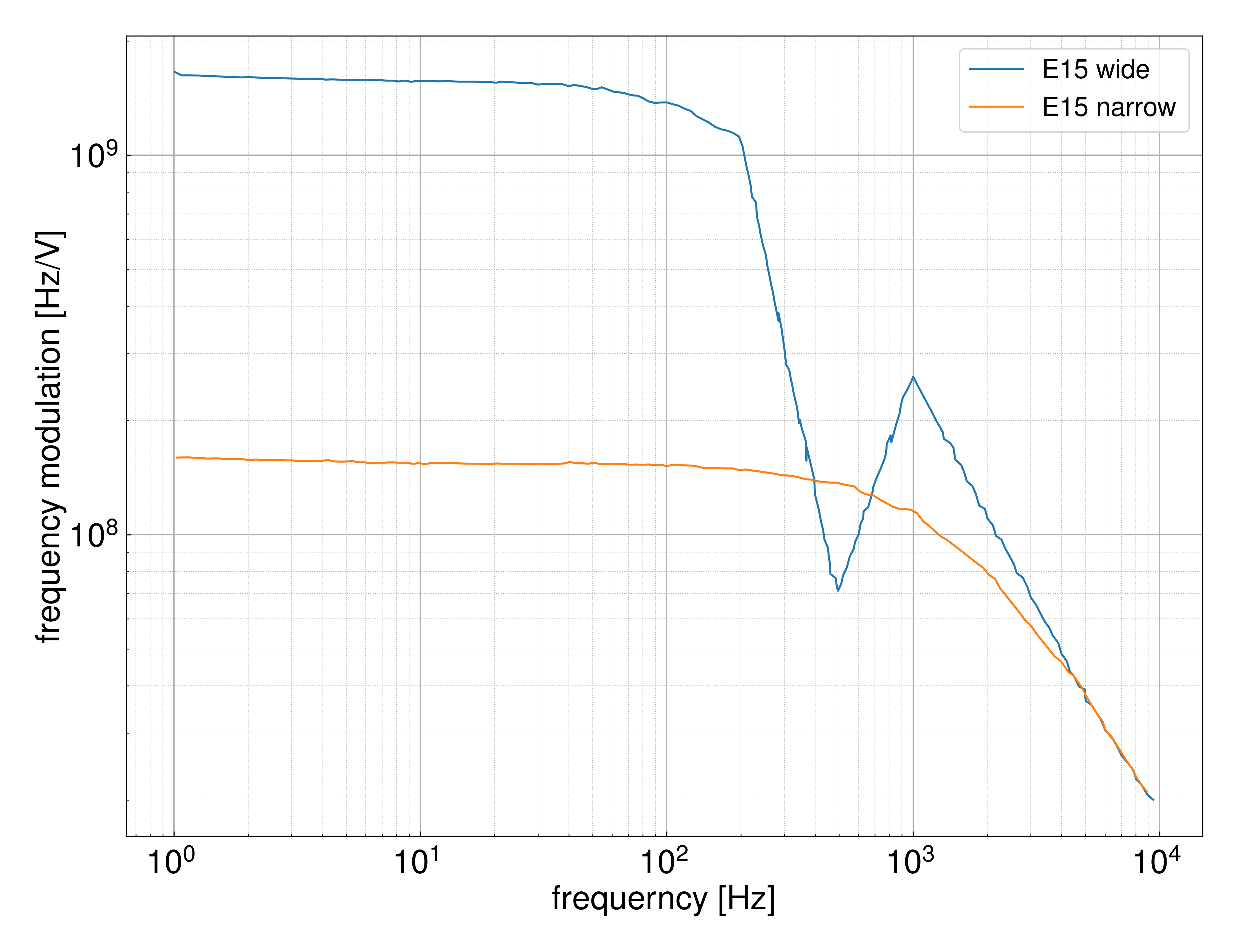

Frequency Modulation †

データシートから編集

データシートのグラフは，差動入力で最大レンジの信号を入れた時の応答をプロットしている． レンジは±5Vなので，最大レンジの応答を 1/5 して [Hz/V] の単位に換算した．

Related elog †

• Operation check
