QPD用の信号加減算回路
- Yaw (Seg. (1+4)-(2+3) ), Pitch (Seg. (1+2)-(3+4) ), Sum (Seg. 1+2+3+4)

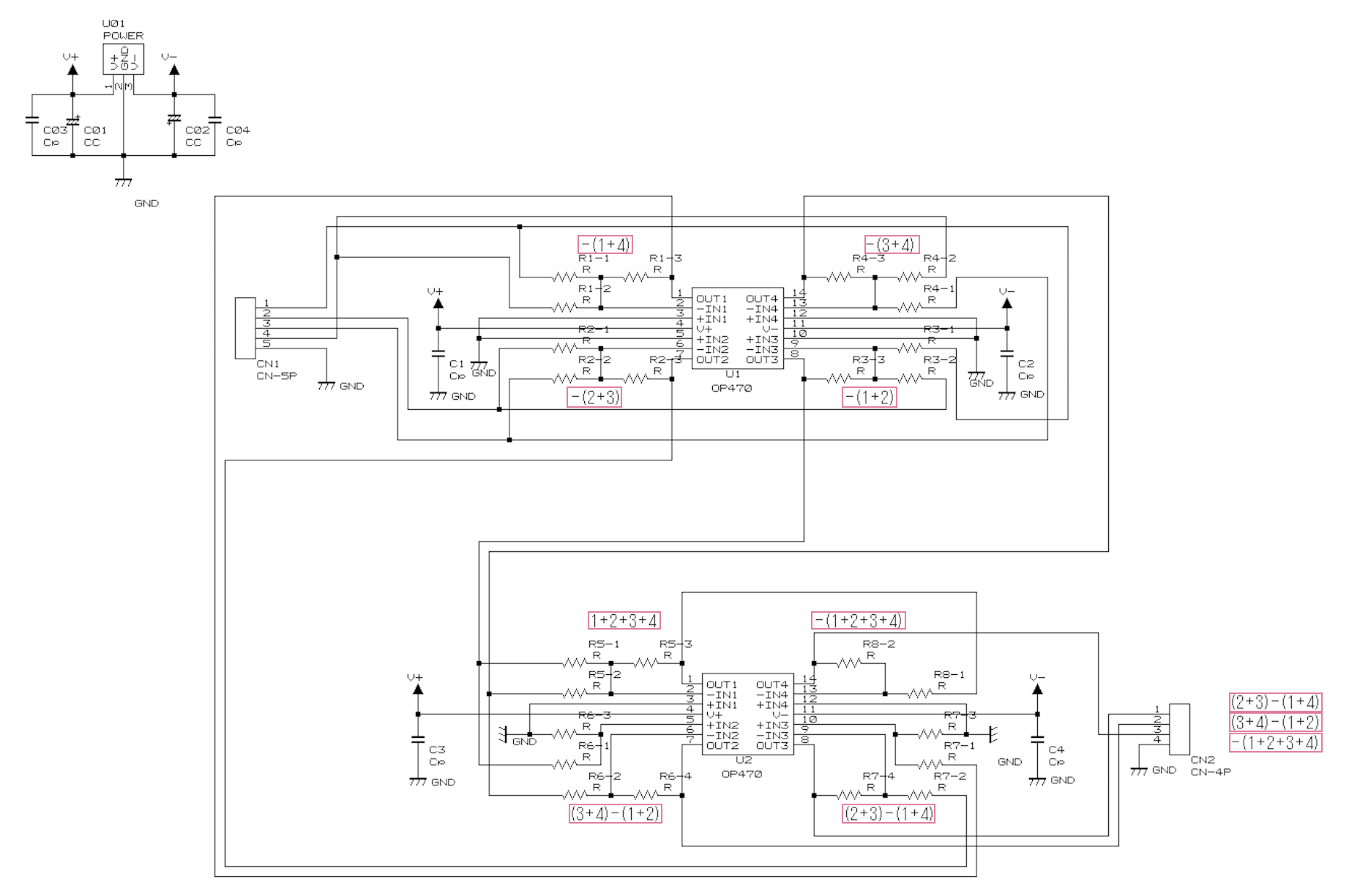

回路図 †

Menu

添付ファイル:

QPD_YPS.png 679件 [詳細]
