データシートからのコピー
データシートから編集
データシートでは "Phase Noise [dB // Rad/rt(Hz)]" と書いてあるが，これはいわゆる位相雑音ではない．
タイトルに "1m optical path mismatch" とあるように，1mのディレイラインがあると位相がこれくらい揺らぎますよ，という量．
ここの計算からレーザーの周波数雑音に換算でき，それで示したのが上の図．
データシートから編集
データシートのグラフは，差動入力で最大レンジの信号を入れた時の応答をプロットしている．
レンジは±5Vなので，最大レンジの応答を 1/5 すれば [Hz/V] の単位になるはずである．
ところが実際の測定結果からはデータシートの値の 1/50 程度のオーダーになった．
またマニュアルにもグラフがあり，その値はデータシートよりも1/10ほど小さい．
よって，おそらくデータシートの方は誤植で，1/10した値が正しい応答と思われる．
プロットはデータシートの値を 1/50 して単位を [Hz/V] に換算した．
高野D論から抜粋

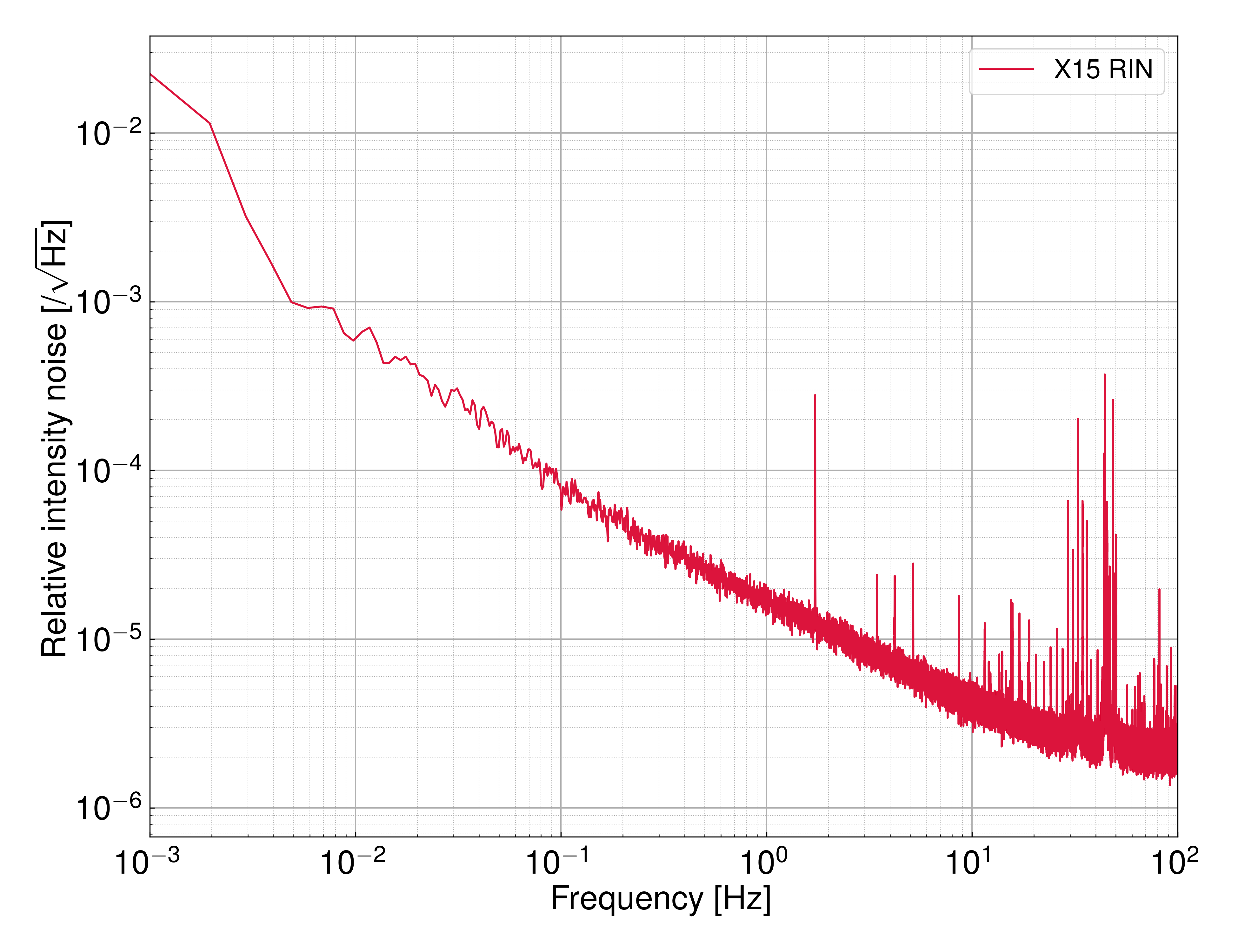

モノリシック光学系のベースプレート上のPDで低温下(~12 K)で測定．
根元のレーザーのノイズに加えて，途中のファイバー・懸架系の揺れによるノイズも含まれているので注意．
測定データ: here
高野D論から抜粋

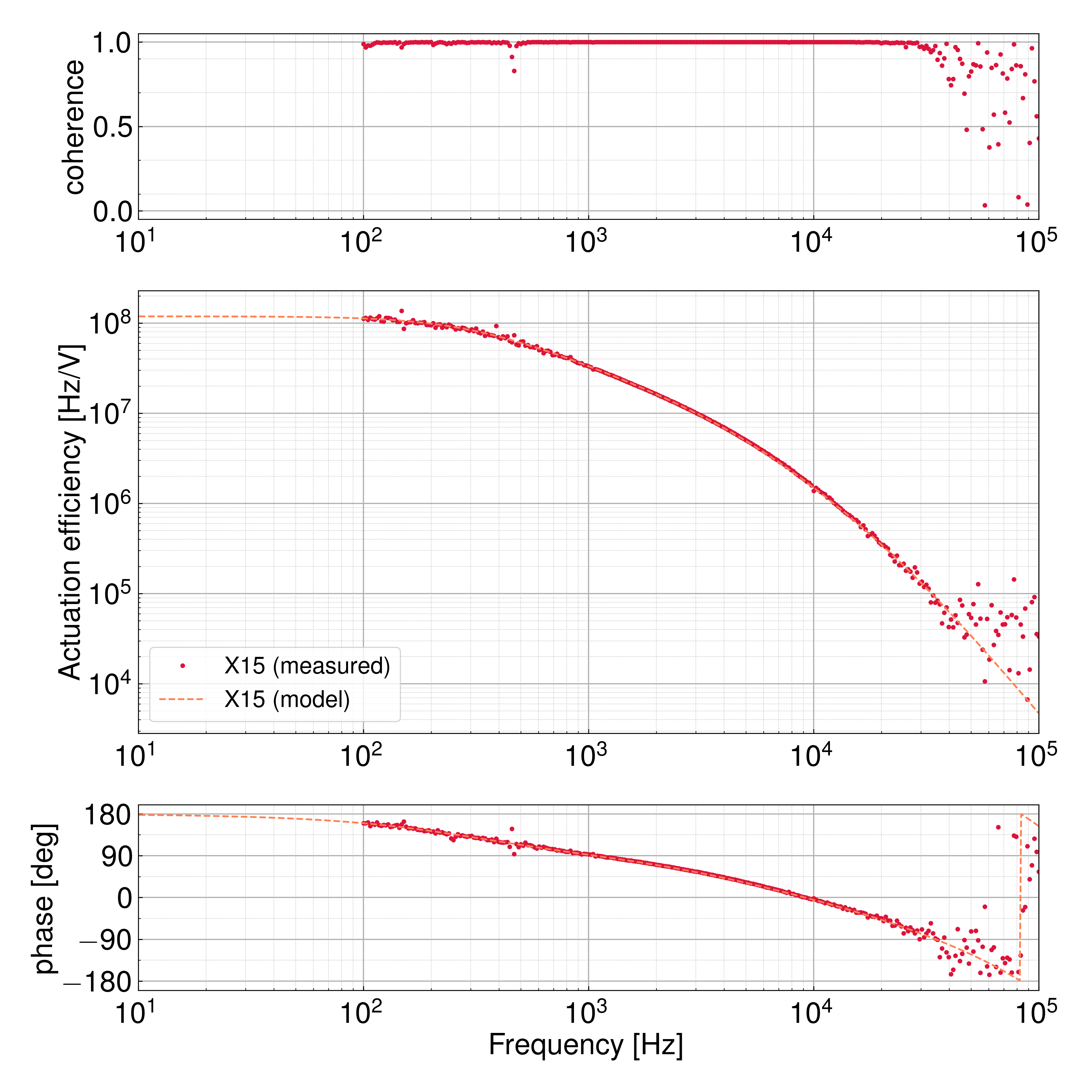

キャビティにレーザーをロックして，オープンループ伝達関数から測定．

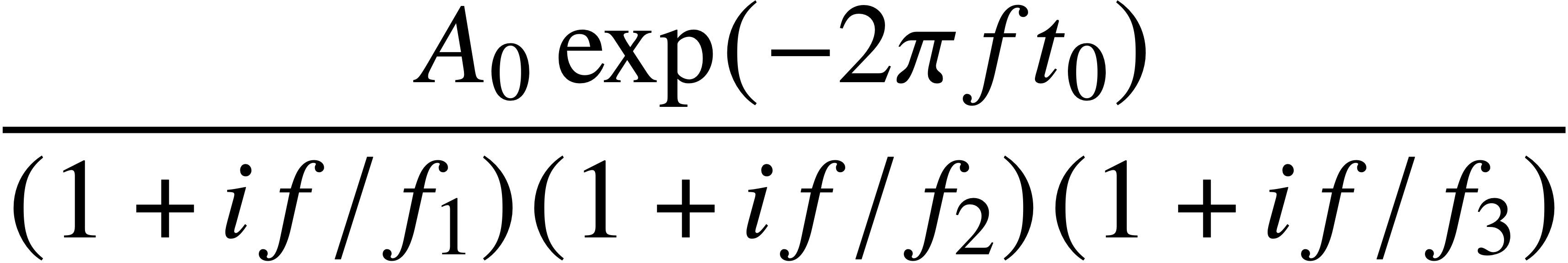

実線が測定したデータ，点線が以下でフィットしたモデル;
パラメーター:
| A0 [MHz/V] | f1 [kHz] | f2 [kHz] | f3 [kHz] | t0 [µs] |
| 119(2) | 0.297(5) | 5.0(8) | 27.4(6) | 3.74(8) |
高野D論から抜粋

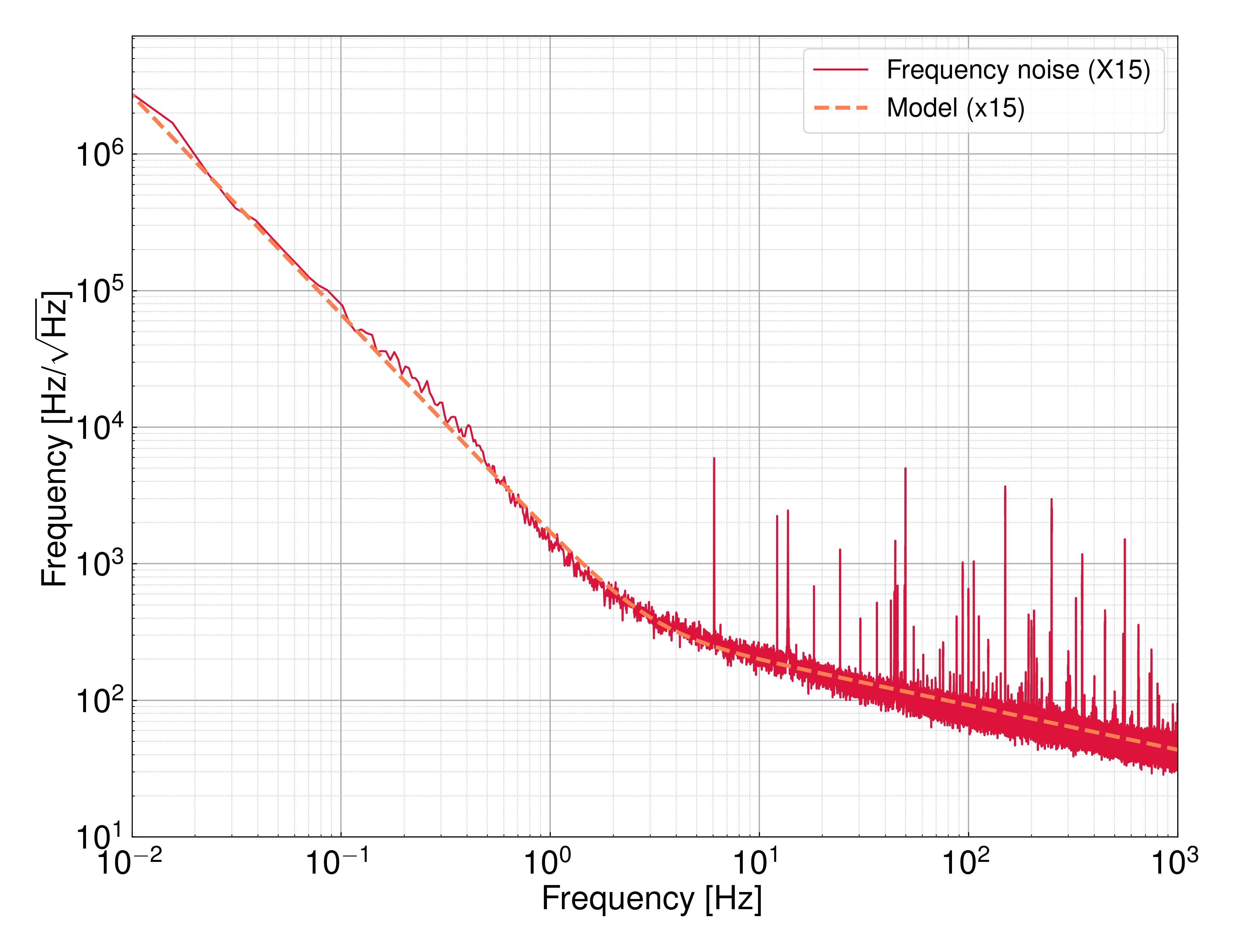

懸架した光学ベンチ上にファイバーマイケルソンをおいて測定．

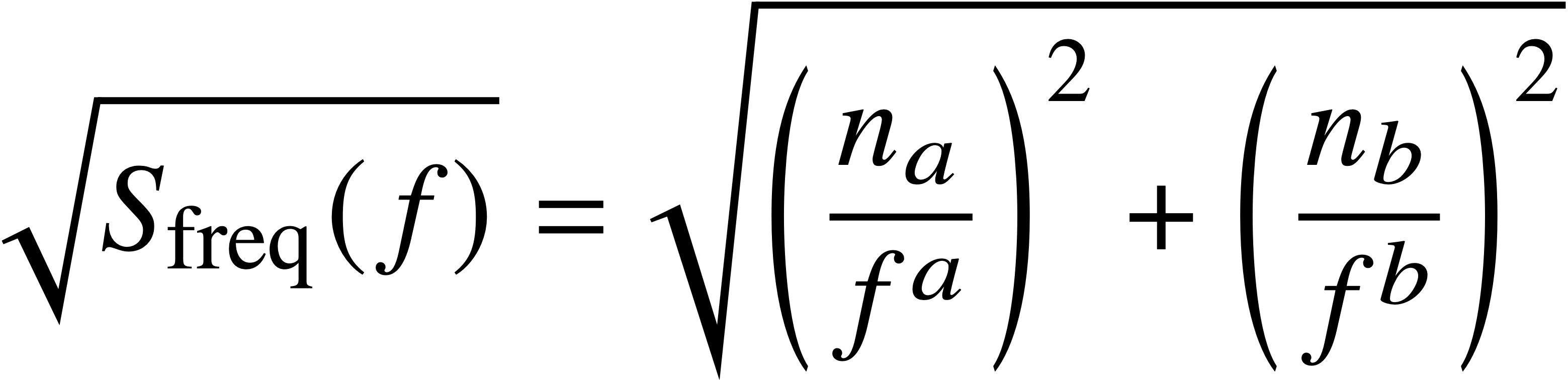

実線が測定したデータ，点線が以下でフィットしたモデル;
パラメーター:
| na | nb | a | b |
| 1.66(2)e3 | 416(2) | 1.61(1) | 0.3271(5) |
測定データ: here
