Picomotor Controller 8752 †

↑

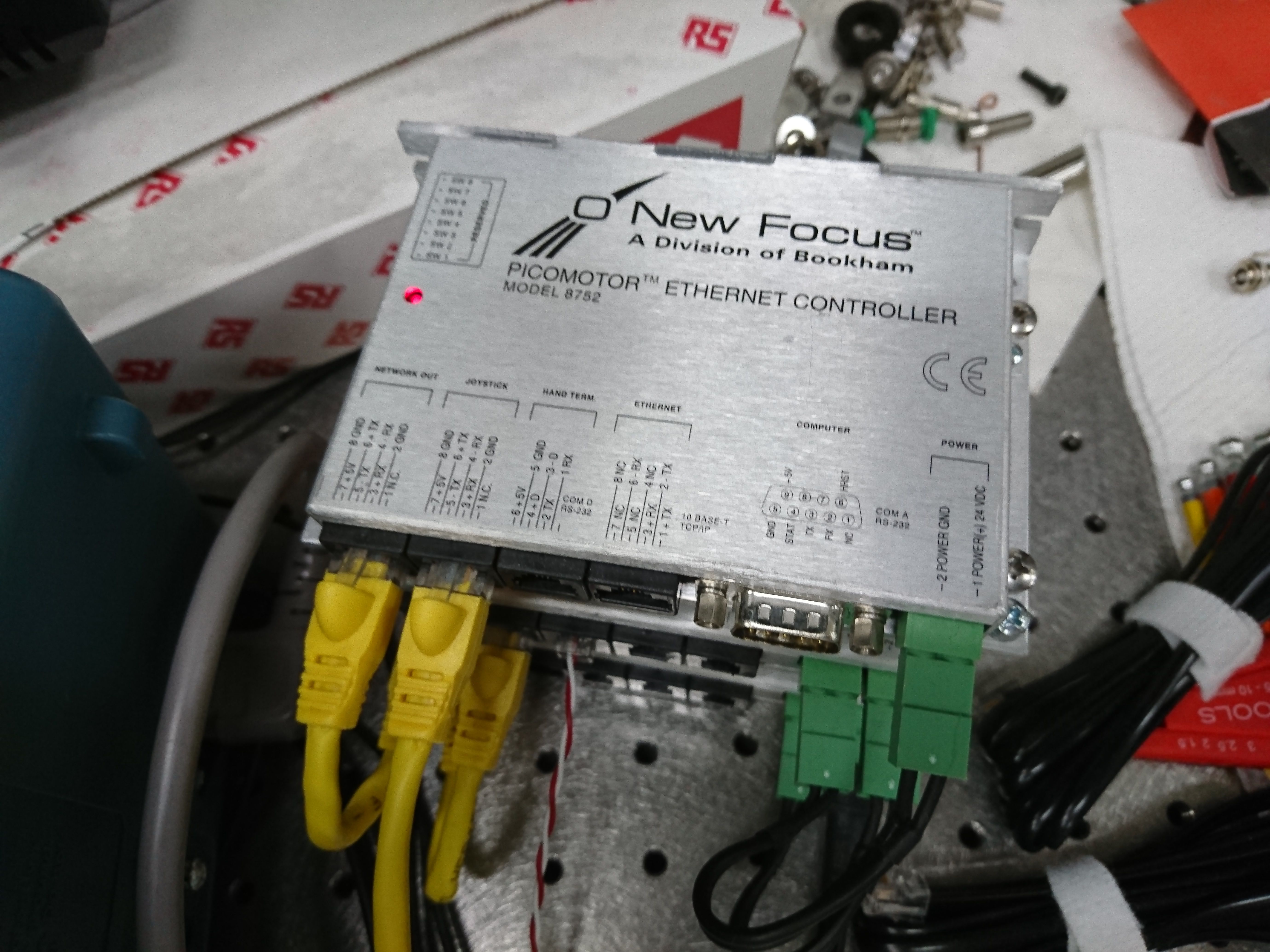

Picture †

↑

How to Use †

主な使い方は，(1)ジョイスティック，(2)PCとシリアル通信，である．

↑

Joystick †

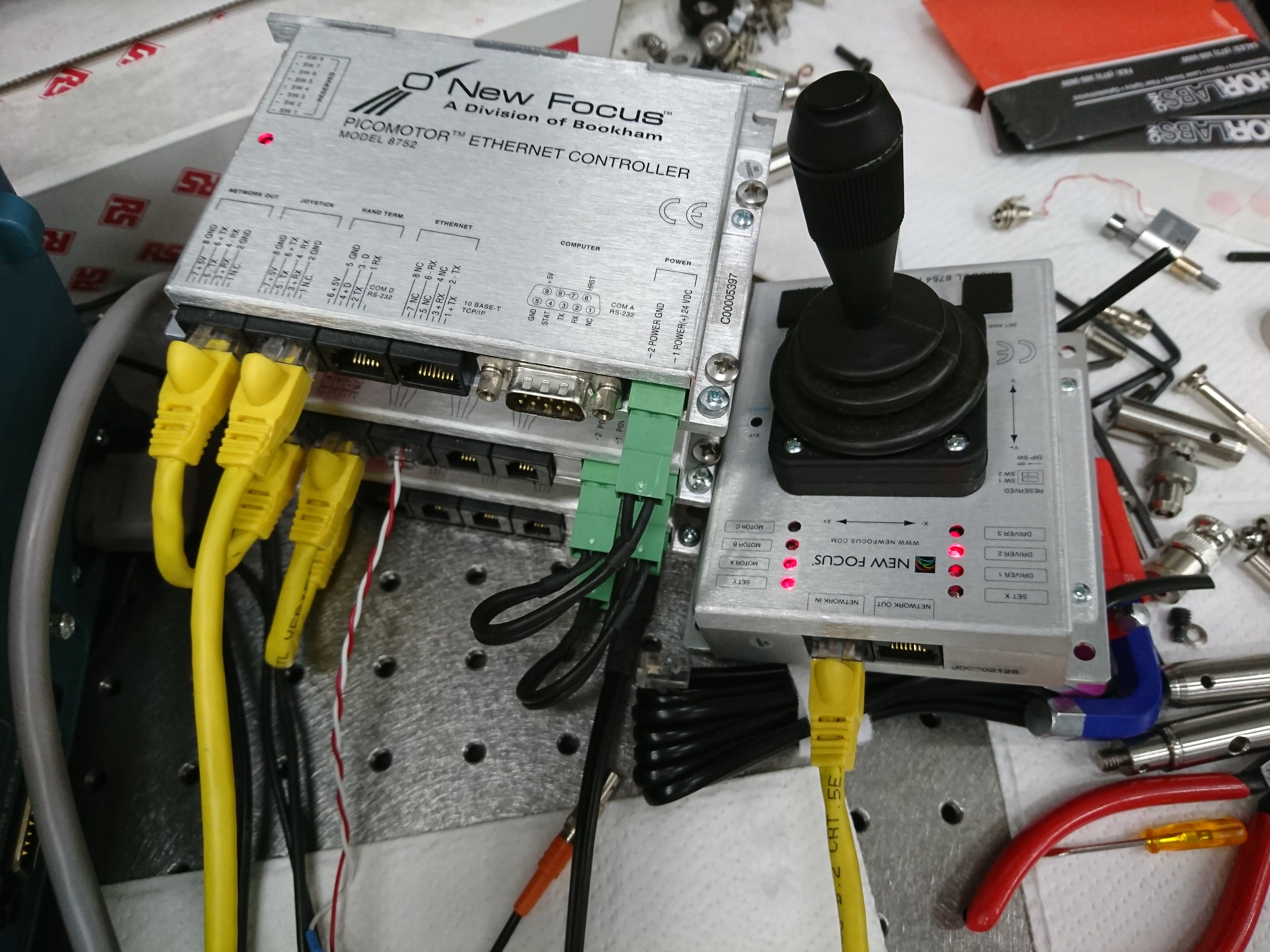

以下のように繋げる
スティックのx軸，y軸をどのドライバーのどのモーターに対応づけるかをセットする．まず左の「Set Axis/Enable」ボタンを押す．その状態で，x軸に対応させたいドライバーを「Driver」ボタンを押して切り替える．同様に，動かしたいモーターを「Motor」ボタンを押してセットする．
セットした状態でスティックを動かせば，先ほど設定したモーターが動く．

↑

Serial communication †

!! Note !!

以下の解説はMacでの操作を仮定する． WindowsユーザーはTeratermを使えばいい(らしい)が著者はよく知りません． Windowsを使っている誰か，追記してください．

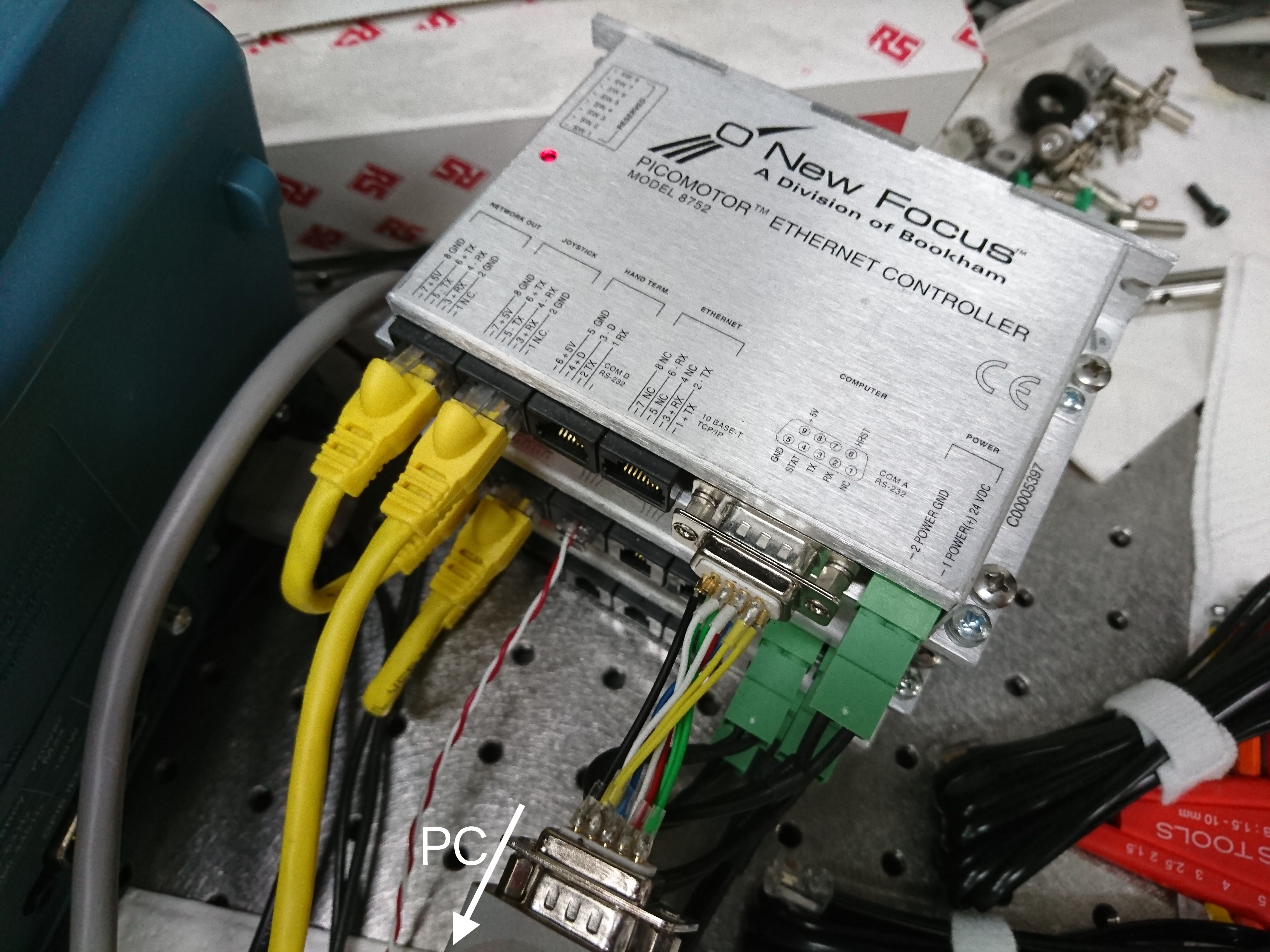

以下のように繋げる
自前のUSB-Dsub変換コネクタを持っている人は以下は省略．持っていない人は写真の変換コネクタを使うと仮定して話を進める．
1. 初めて使う人はまずドライバーをインストールする．残念ながらメーカーのページにはMacに対応したドライバーがない．が，幸いコネクタの中で使われているICを作っている会社がドライバーを配布しているので，これを使う．ここからドライバーをダウンロードしてインストールする．
2. controllerとPCを繋ぎ．ターミナルで以下のコマンドを打つ．
```
ls -l /dev/tty.usbserial*
```
  ドライバーが正しくインストールされてcontrollerを認識していれば，
```
/dev/tty.usbserial-*******
```
  のように表示されるはずである．ここが接続先になる．
次のコマンドを入力する．
```
sudo  cu -l /dev/tty.usbserial-******* -s 19200
```
もしくは
```
screen /dev/tty.usbserial-******* 9600
```
これで，controllerとPCが繋がった．
試しに何か入力してみると…何も表示されない．実は，バグなのか不具合なのかわからないが，この方法で繋ぐと入力した文字が一切表示されない．不便で仕方がないので，誰か解決方法がわかったら教えてください．
接続を確認するために，試しに「ver」と入力する．これはcontrollerのファームウェアのバージョンを表示させるコマンドである． controllerによるが，
```
Version 1.6.0
```
などと表示されればOK.
ちなみに，cuとscreenでは接続の切り方が異なる．
```
cu: ~.
screen: ctrl+A の後に k
```
で切断される．
ピコモータを動かすためのコマンドはレファレンスの99ページにあるExample2を参考にすると良い。Example2をここに記しておく。
```
>jof
>def
>chl a1 = 0
>ch1 a2 = 1
>typ a1 0=1
>type a2 1=1
>vel a1 0=2000
>vel a2 1=2000
>mon
>pos
A1=0
A2=0
>rel a1=-5000
>rel a2=10000
>go
>pos
A1=-5000
A2=10000
>jon
```
各行の説明は次の通り。(L1)ジョイスティックの接続を切る。2つの入力方法があると干渉して良くないらしい(?)ので切っておこう。(L2~8)ドライバとモータを定義しておく。velでモータの動作速度を調整できる。(L10)posで現在のモータの位置を確認できる。(L13~14)relでモータを動かす目標値を入力する。(15)goを入れるとrelで定めた位置までモータが動く。(L19)最後はジョイスティックをオンに戻しておく。シリアル通信の接続を切る方法は上に記してある通り。

以上がシリアル通信の接続方法である．接続した後に，どのコマンドでどのように動かすかなど，コマンドの詳しいことについてはレファレンスを参照されたし．ただしこのcontrollerは古くてもはや公式サイトが存在しないので注意．
