AndoLabInstruments

Koheras BasiK X15 †

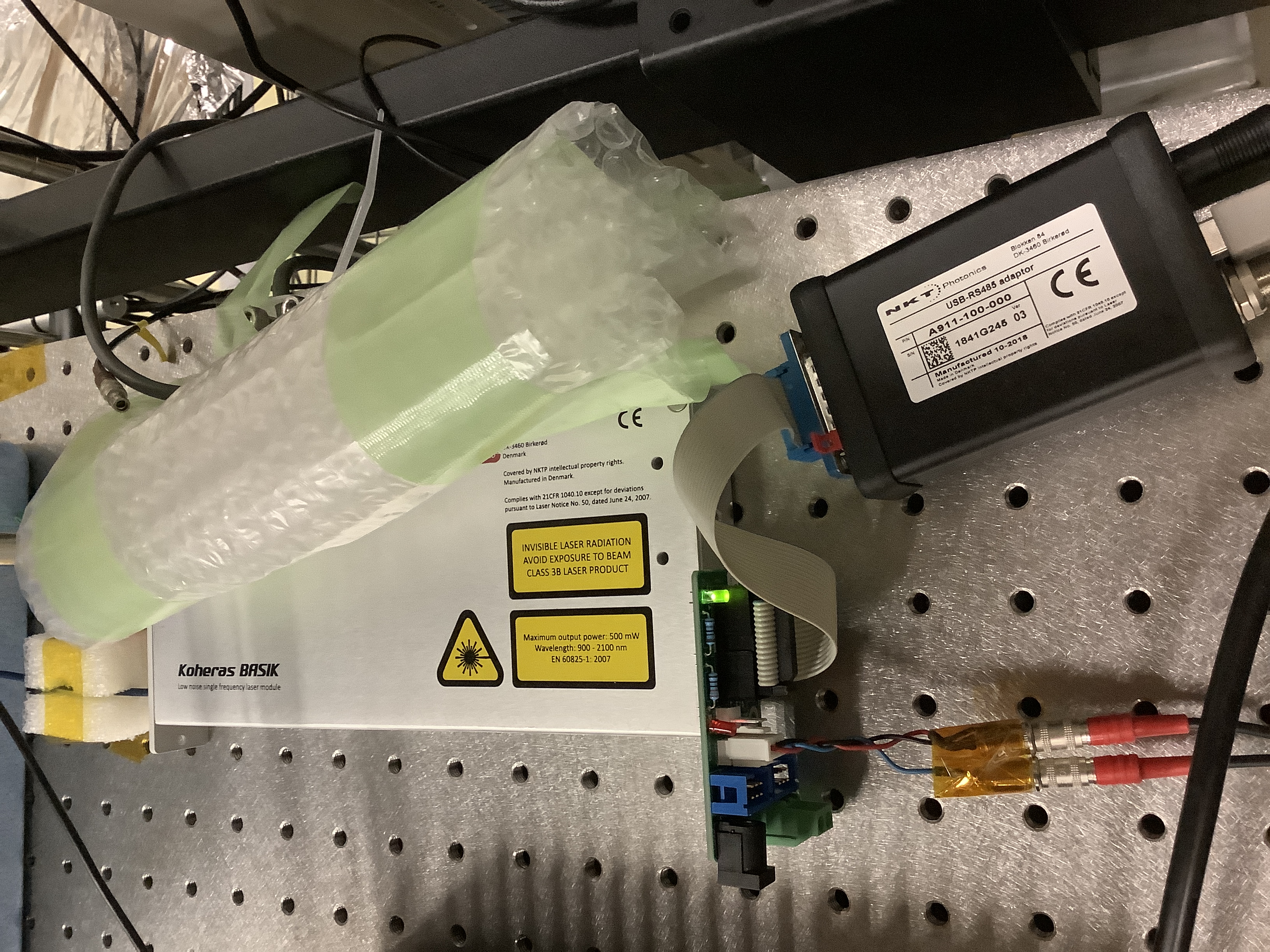

Pictures †

data sheet †

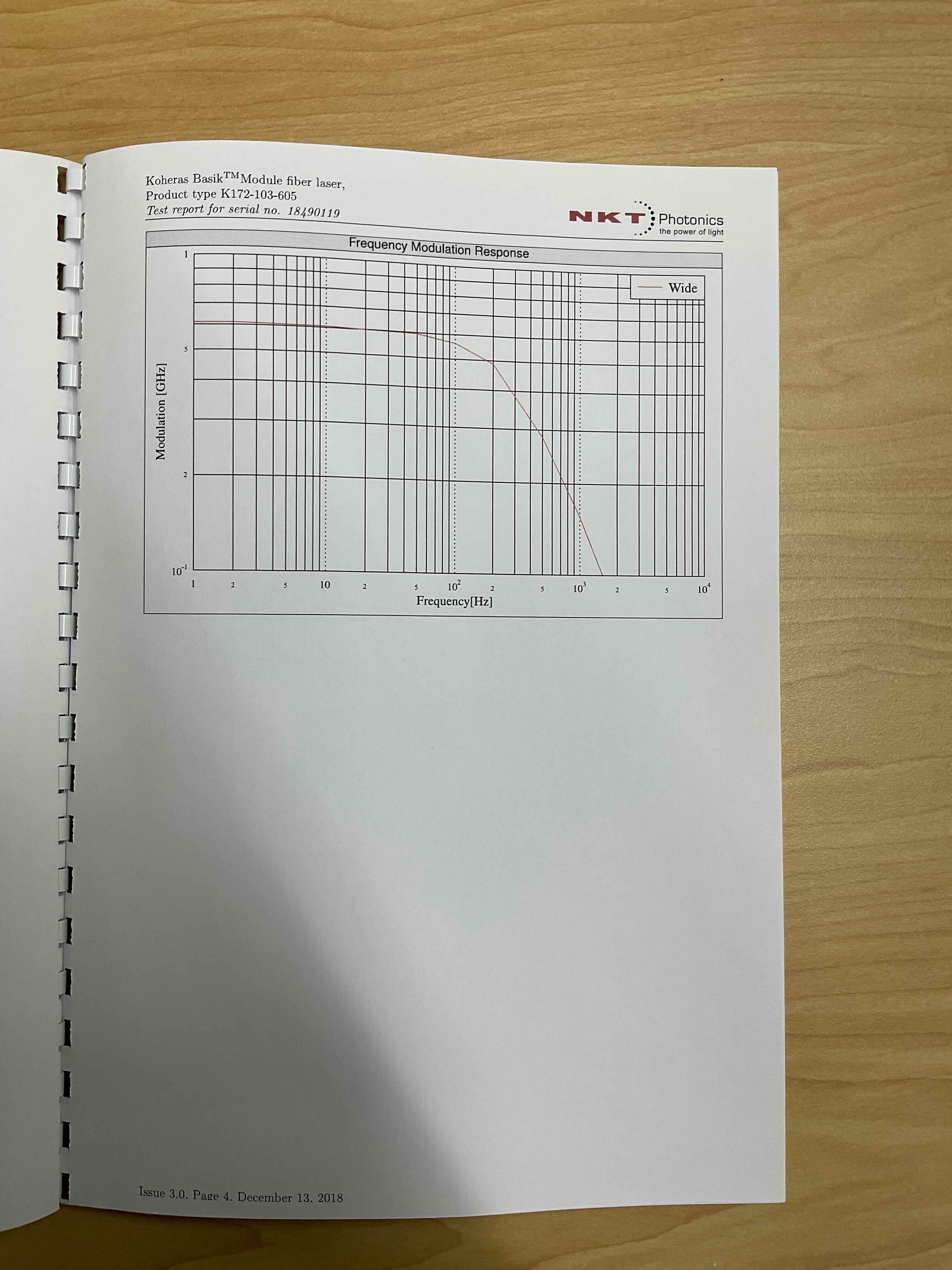

• Test report



Characteristics †

• 波長: 1550nm
• 最大出力パワー: 30mW
• 出力はPC上で調整可能; アナログで制御するポートはない
• 周波数変調: wideとnarrowの2タイプ

RIN †

データシートからのコピー

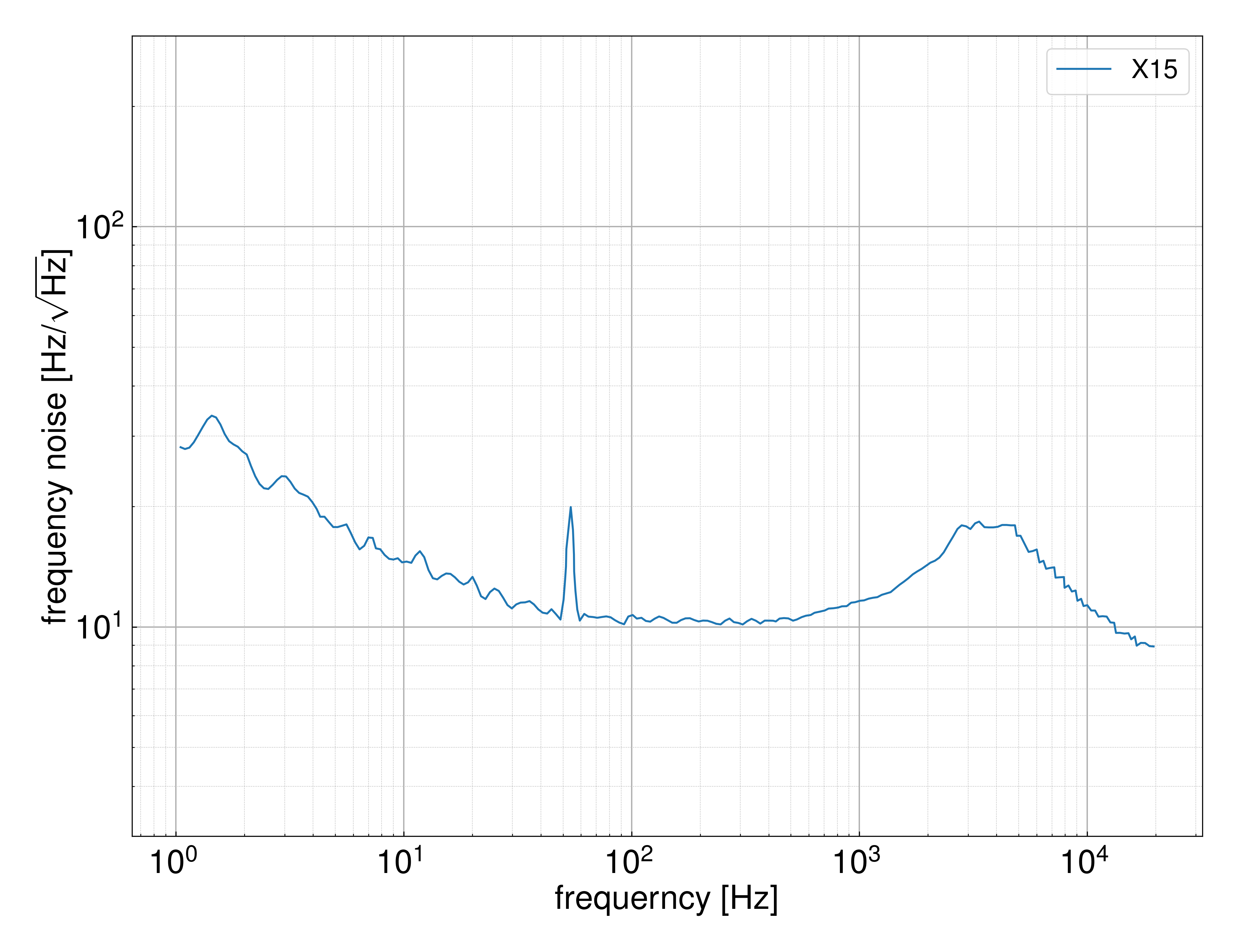

Frequency Noise †

データシートから編集

データシートでは "Phase Noise [dB // Rad/rt(Hz)]" と書いてあるが，これはいわゆる位相雑音ではない． タイトルに "1m optical path mismatch" とあるように，1mのディレイラインがあると位相がこれくらい揺らぎますよ，という量．
[[ここの計算から>]]レーザーの周波数雑音に換算でき，それで示したのが上の図．

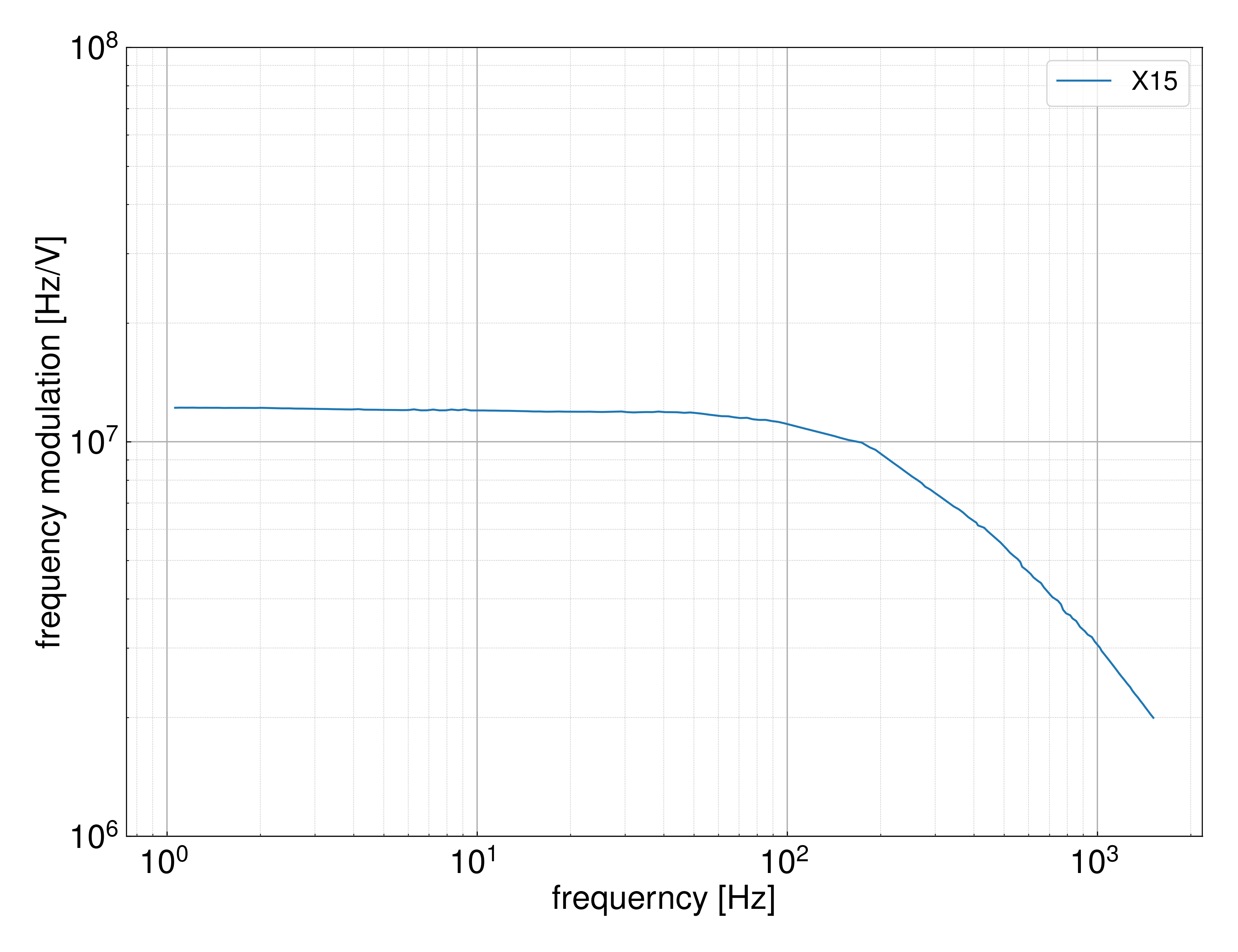

Frequency Modulation †

データシートから編集

データシートのグラフは，差動入力で最大レンジの信号を入れた時の応答をプロットしている． レンジは±5Vなので，最大レンジの応答を 1/5 すれば [Hz/V] の単位になるはずである． ところが実際の測定結果からはデータシートの値の 1/50 程度のオーダーになった． またマニュアルにもグラフがあり，その値はデータシートよりも1/10ほど小さい．
よって，おそらくデータシートの方は誤植で，1/10した値が正しい応答と思われる． プロットはデータシートの値を 1/50 して単位を [Hz/V] に換算した．

Related elog †

• Operation check
