AndoLabInstruments

• SR560-likeなスイッチ切り替えフィルタ回路

機能 †

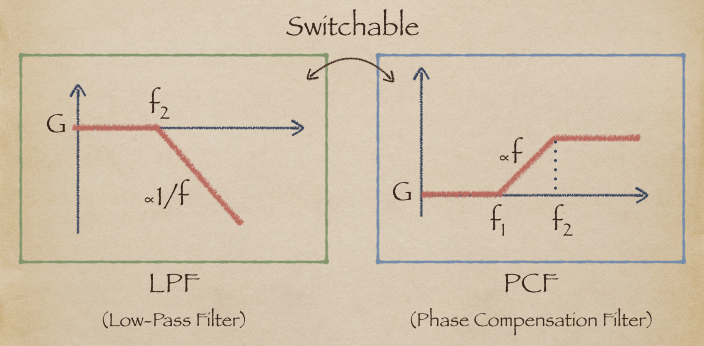

• ローパスフィルタ / 位相補償フィルタ

• カットオフ周波数 (f1, f2)：0.03, 0.1, 0.3, 1, ..., 10k Hz

• DCゲイン (G)：1.0, 2.1, 4.5, 10, 21, ..., 4500

• 入力DC/AC切り替え

• インバータ




ゲイン100以下, 周波数1kHz以下での使用を推奨（理由は最後の「問題点」を参照）

外観 †

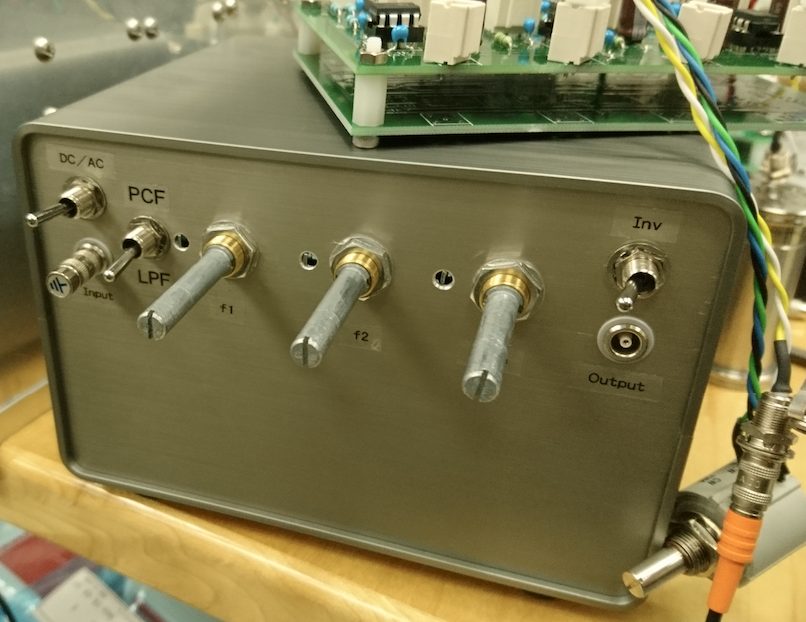

3つのノブがそれぞれf1, f2, Gainのスイッチ。目盛りは後ほどつける予定

回路図 †

パフォーマンス †

伝達関数 †

• ローパスフィルタ（カットオフ周波数切り替え, DC gain=1固定）



• ローパスフィルタ（f2=100Hz固定, DCゲイン切り替え）



• 位相補償フィルタ（f1=f2/10固定で切り替え）



• 位相補償フィルタ（f1=100Hz固定, f2切り替え）

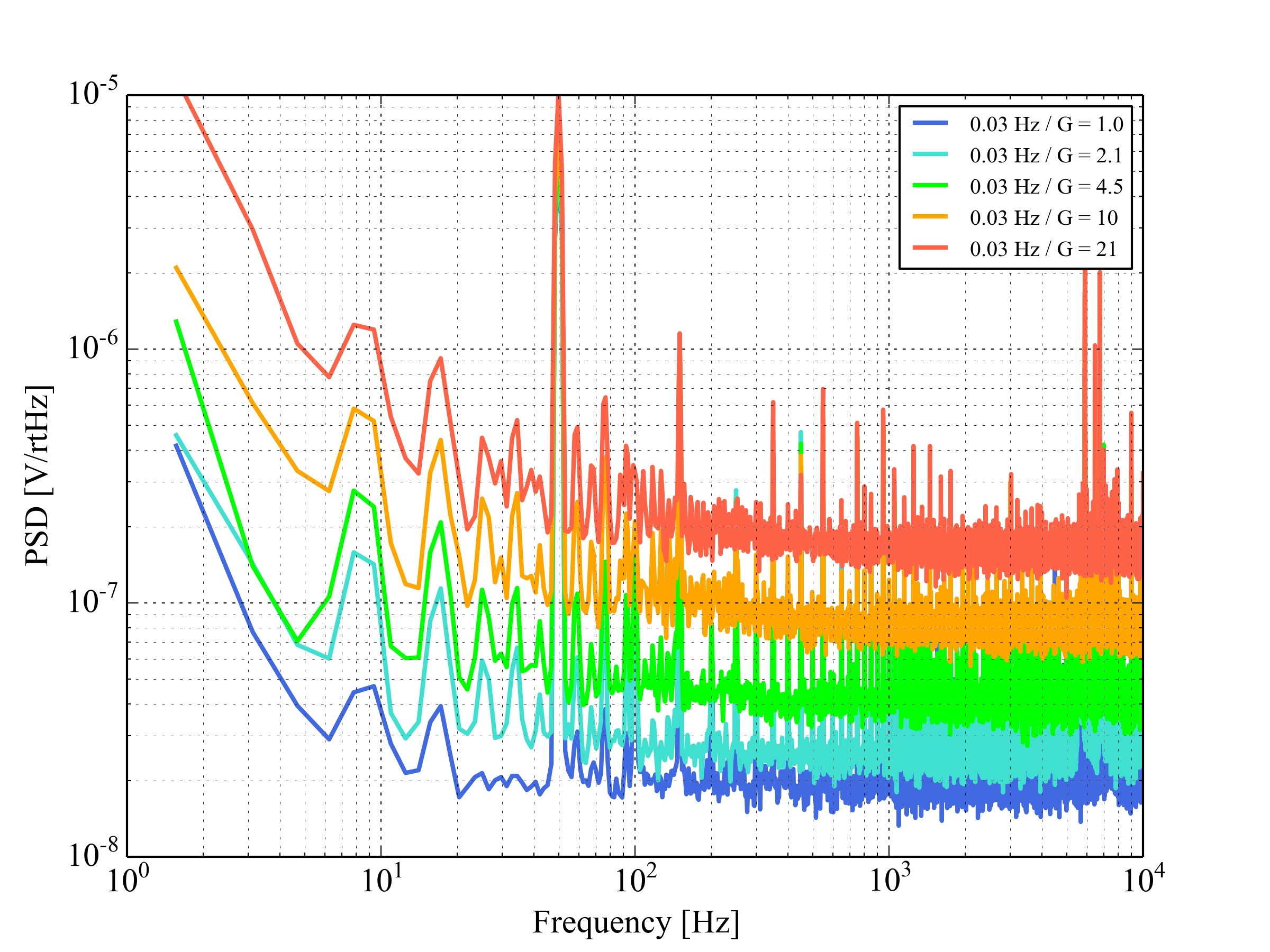

ノイズレベル †

• ローパスフィルタ（f2=0.03Hz固定, ゲイン切り替え）

  最下段のゲイン切り替えオペアンプの前段階換算で約1.5e-8 V/rtHz @ f>10Hz

問題点 †

• 高周波数帯に約3e-5×(f/10kHz)の伝達経路がある　※ 1つ目の伝達関数参照
  • 配線等を介したカップリングか？

• 高ゲインの場合に余分なローパス特性がかかる　※ 2つ目の伝達関数参照
  • ゲイン切り替え段の抵抗部分に並列に約40pFの静電容量がある？　配線などによるものか
