磁束計 Mag649 + パワーサプライユニット PSU1 (Bartington) †

Manuals †

• Mag649: http://www.bartington.com/presentation/mag648-649-low-power-three-axis-magnetic-field-sensors
• PSU1: http://www.bartington.com/presentation/psu1-power-supply-unit?A=SearchResult&SearchID=2610627&ObjectID=5113134&ObjectType=35

雑音レベル †

• 測定環境: 安東研地下実験室。2017年12月27日、15:30ころ。
• セットアップ: 安東研デジタルシステムを使用。デジタルシステムのADC雑音とのS/N比を良くするためにPSU1の後に100倍のゲインのアンプを入れて測定。PSU1でACカップルにした。

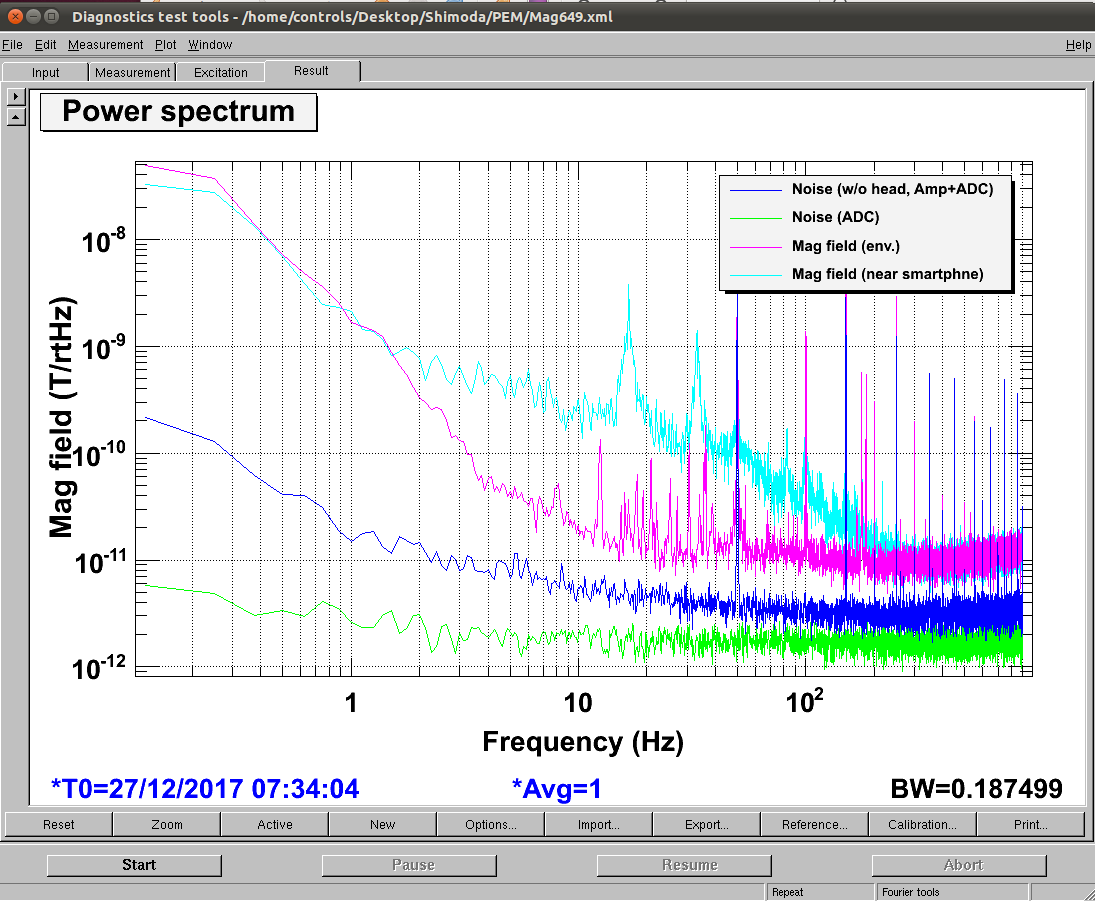

• 測定結果: なにもしないと10 Hz以上ではセンサー自体の雑音でリミットされているような感じ(~10 pT/rtHz、図のピンク。神岡での環境磁場は100 Hz付近で~pT/rtHz(参考))。スマホを近づけると、雑音が増えて測れるようになる(図の水色)。図の青はPSU1+100倍ゲイン回路+ADCの雑音、図の緑は100倍ゲイン回路+ADCの雑音。
